Мерильно-браковочная машина МБМ-М16-П-2500-ОЛ
Для дополнительного удобства предусмотрен выносной пульт для запуска и остановки электропривода станка.

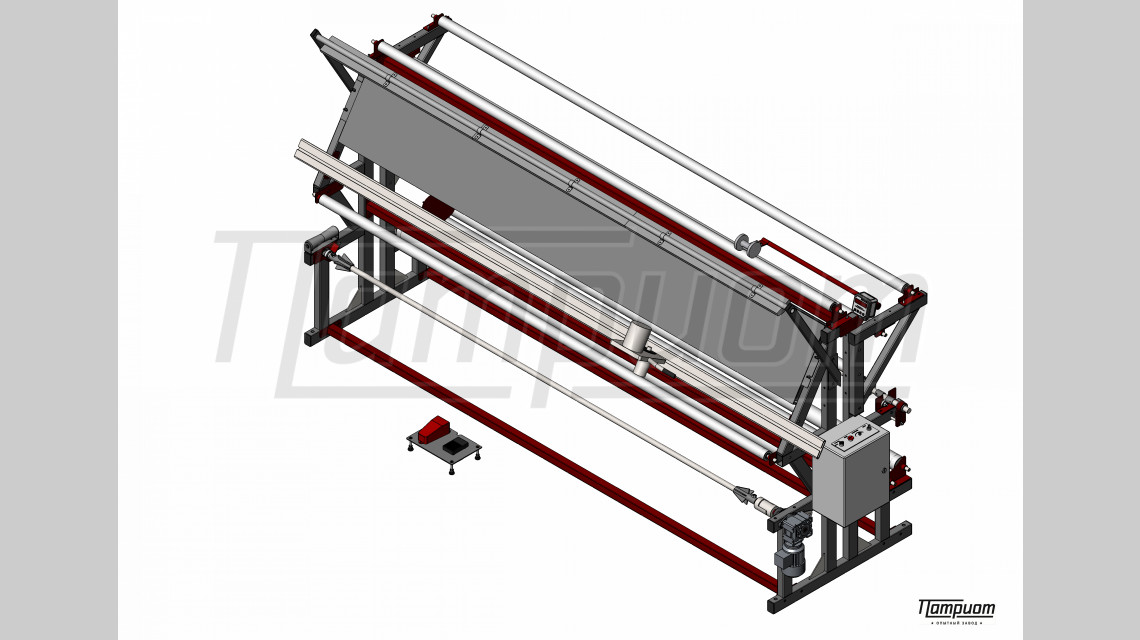

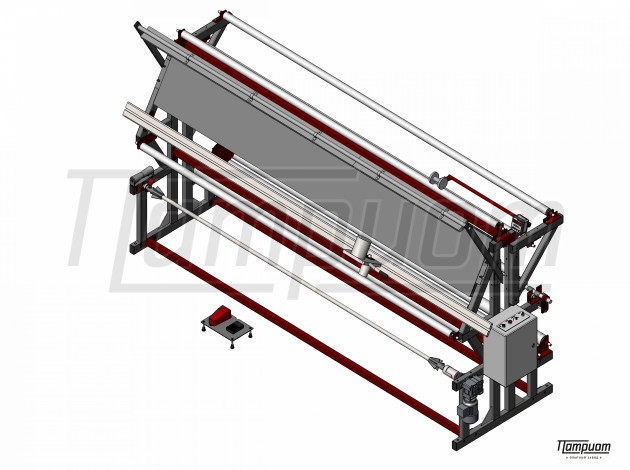

Станок состоит из разборной рамы, направляющих роликов, приёмной оси, отдающего вала, подающего блока роликов, измерителя длины с электронным счётчиком импульсов и браковочного стола, который для удобства отработки недостатков материала расположен под углом, дополнительная верхняя подсветка, отрезное дисковое устройство.
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Максимальная ширина перематываемого материала
- 2500 мм
- Максимальный диаметр исходного рулона
- 500 мм
- Максимальная масса исходного рулона
- 70 кг
- Тип измерителя длины
- МИД РМ
- Напряжение сети
- 220В, 1 ф.
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 1 мм
- Погрешность измерения длины, не более
- 1%
- Тип подсветки стола
- светодиодная
- Мощность подсветки стола, не менее
- 250 Вт
- Номинальная мощность привода
- 0,37 кВт
- Скорость вращения привода
- 20...110 об/мин
- Гарантийный срок
- 12 месяцев

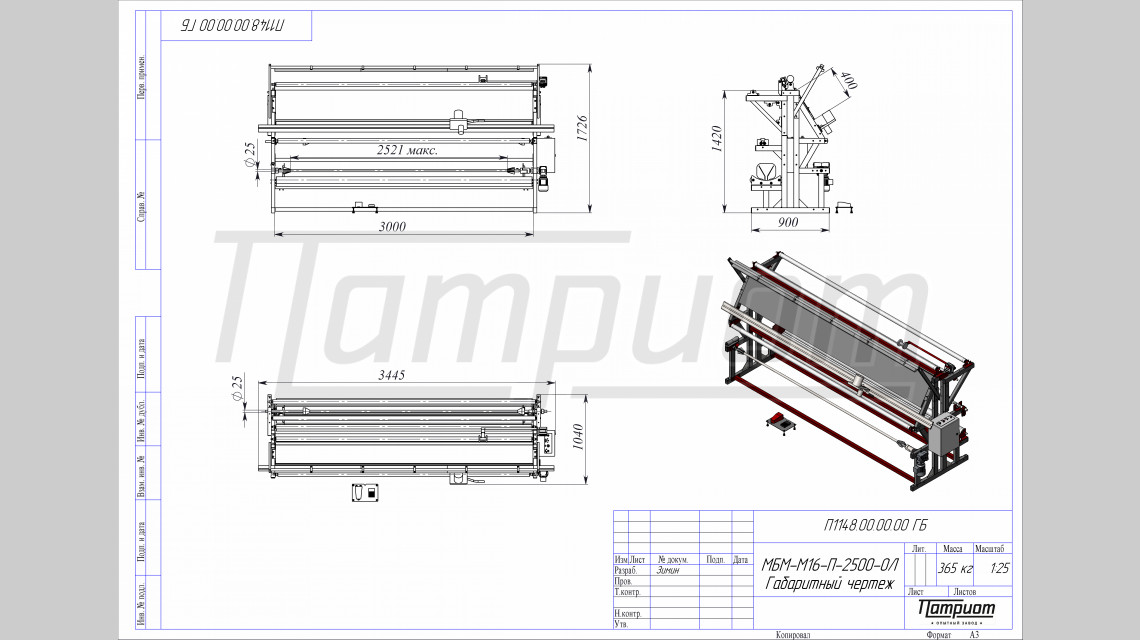

- Габаритные размеры, ДхШхВ
- 3445х1040х1726 мм
- Транспортные габариты
- 3400х1000х600 мм
- Масса устройства, не более
- 365 кг
Опытный завод "Патриот" является одним из основных производителей мерильно-браковочных и мерильно-перемоточных машин эконом класса на территории России.
ВАЖНО!!! Все станки типа МБМ-М16-П-2500-ОЛ Патриот выпускаются под заказ и могут быть доработаны под требуемую ширину перематываемой ткани. Причем, крайне нежелательно, заказывать станок с большим запасом по ширине перематываемого материала, т.к. это приведёт не только к удорожанию оборудования, но и к возможному прогибу подающей оси, что негативно скажется на качестве перемотки - материал будет наматываться криво и возможно появление складок.
Максимальная ширина материала, для перемотки которого можно изготовить данный станок - 2500 мм.
Благодаря светодиодной подсветке и матовому стеклу достигается равномерное свечение браковочного стола, без полосок от ламп, что позволяет эффективно просматривать материал на предмет даже самых незначительных повреждений.
Все мерильно-перемоточные машины Патриот комплектуются измерителем длины рулонных материалов МИД РМ с электронным счётчиком импульсов Мераграф-СИТ и блоком направляющих роликов, обеспечивающих надёжный контакт мерных колёс с перематываемым материалом.
Электропривод отмоточного станка состоит из червячного мотор-редуктора и системы управления на базе преобразователя частоты, который позволяет плавно менять скорость перемотки во всём заданном диапазоне, а также обеспечивает плавные пуск, остановку и остановку по достижению заданной на счётчике длины.
Исходный рулон разматывается с подающей оси или с блока подающих роликов.
Также станок может быть укомплектован поворотными колёсными опорами с тормозными механизмами (стопорами), но это не рекомендуется, т.к. перемещение станка может вызвать деформацию рамы и перекос материала при перемотке.
Состав отмоточного станка МБМ-М16-П-2500-ОЛ Патриот:
- разборная рама - 1 шт.,
- ось для размотки рулонов - 1 шт.,
- блок подающих роликов – 1 шт.,
- измеритель длины рулонных материалов МИД РМ на кронштейне - 1 шт.,
- наклонный браковочный стол со светодиодной подсветкой - 1 шт.,
- ролик направляющий - 4 шт.,
- приёмная ось с конусными зажимами для втулки - 1 шт.,
- электропривод приёмного вала (мотор-редуктор и система управления на базе преобразователя частоты) - 1 шт.,
- верхняя подсветка – 1 шт.,
- дисковое отрезное устройство – 1 шт.,
- выносной пульт для запуска электропривода – 1 шт.,
- Паспорт - 1 шт.
Для минимизации стоимость доставки в регионы все мерильно-браковочные станки типа МБМ-М16-П-2500-ОЛ Патриот поставляются в разобранном виде. Перед отгрузкой производится контрольная сборка каждого станка!
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
