Станок для намотки кабеля универсальный МНК 10-0,5УК Патриот

Отмоточный станок МНК 10-0,5УК Патриот - универсальный перемоточный станок малого класса, предназначенный для проведения мерных отмоток кабеля, провода, стального каната на кабельный барабан или в бухту.

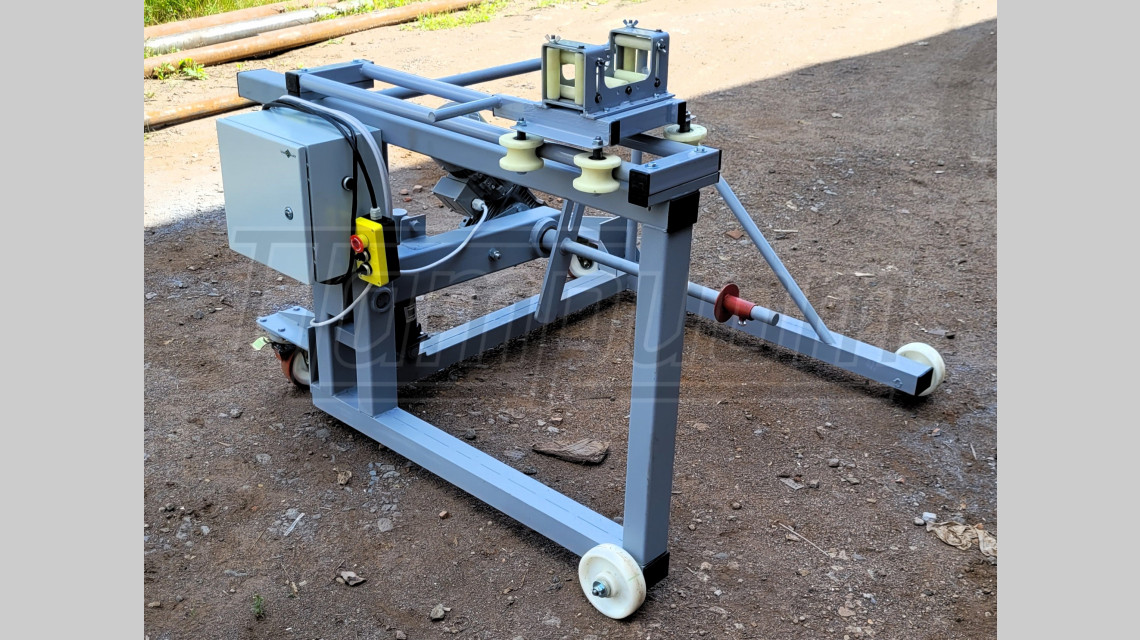

Станок состоит из мощной стальной рамы, выполненной из толстостенной профильной трубы, поворотной рамы, обеспечивающей подъём и опускание катушки, консольной оси для отмотки на кабельные барабаны (катушки), складного технологического барабана для отмотки в бухты, ручного раскладчика кабеля с установленным на нём измерителем длины МИД 40 Патриот и электропривода с управлением на базе преобразователя частоты.

Подъём и опускание барабана производится с помощью гидравлического домкрата, интегрированного в раму отмоточного станка.

Раскладка кабеля по ширине катушки (кабельного барабана) или складного технологического барабана осуществляется с помощью ручного раскладчика. На подвижной каретке раскладчика установлен измеритель длины кабеля МИД 40 Патриот.

Для отмотки кабеля в бухты (бескаркасные мотки) станок комплектуется складным технологическим барабаном.

Комплектация отмоточного станка МНК 10-0,5УК Патриот:

• мощная стальная рама с поворотной рамой - 1 шт.,
• ручной раскладчик кабеля - 1 шт.,
• измеритель длины кабеля МИД 40 Патриот - 1 шт.,
• ось для отмотки кабеля на кабельные барабаны (катушки) - 1 шт.,
• складной технологический барабан для отмотки в бухты - 1 шт.,
• большегрузное колесо - 2 шт.,
• большегрузный поворотный ролик с тормозом - 2 шт.,
• электропривод в сборе – 1 шт.,
• Паспорт - 1 шт.

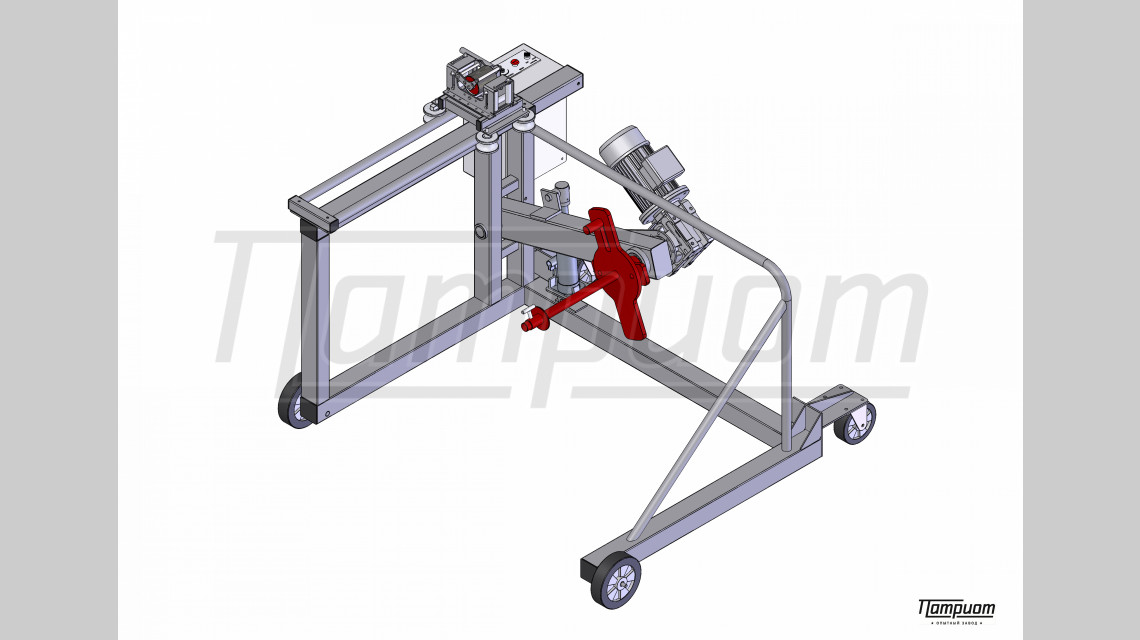

Порядок проведения отмотки на кабельный барабан: станок подкатывается к кабельному барабану таким образом, чтобы ось станка вошла в осевое отверстие кабельного барабана, барабан фиксируется на оси с помощью поджимного башмака и поднимается с помощью гидравлического домкрата; свободный конец кабеля пропускается через измерительный узел МИД 40 Патриот и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана, с помощью кнопок на пульте управления задается скорость перемотки, с помощью ручного раскладчика кабеля производится равномерная раскладка перематываемого материала по ширине катушки (кабельного барабана). При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан опускается на пол.

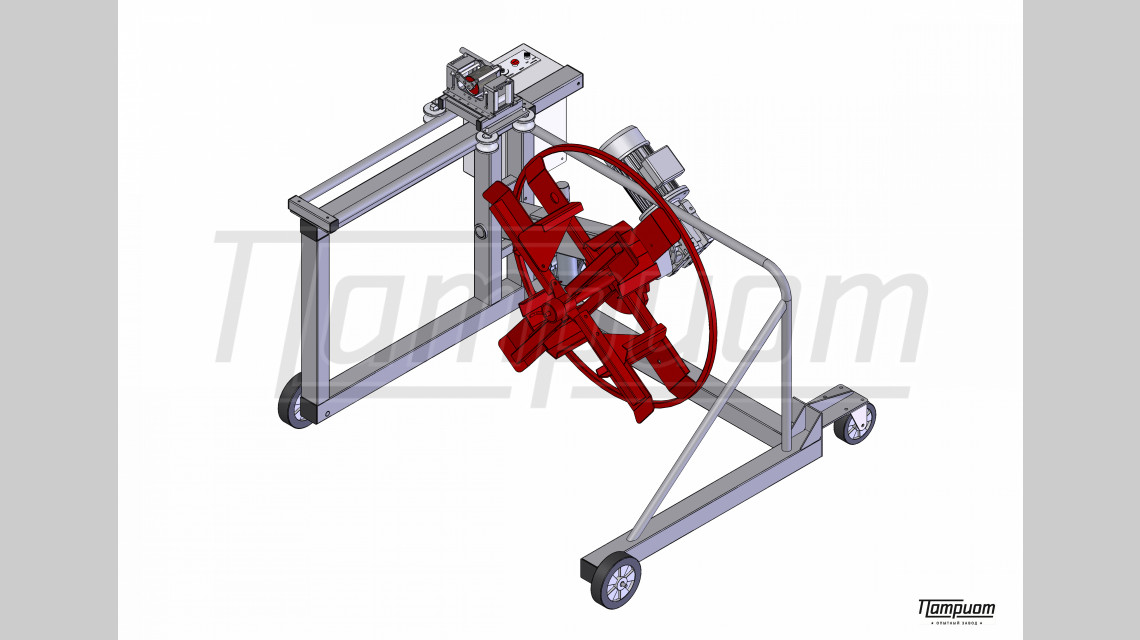

Порядок проведения отмотки в бухту: на приводной вал отмоточного станка устанавливается складной технологический барабан и приводится в рабочее положение; свободный конец кабеля пропускается через измерительный узел МИД 40 Патриот и закрепляется на технологическом барабане; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения технологического барабана, с помощью кнопок на пульте управления задается скорость перемотки. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается и доматывается, далее происходит обвязка бухты и складывание технологического барабана - бухта снимается или сваливается на заранее установленный поддон.

Большой склад комплектующих и собственная производственная база позволяют изготовить кабелеотмоточный станок в кратчайшие сроки. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) отмоточный станок МНК 10-0,5УК Патриот можно через Корзину или Быстрый заказ.

Специалисты Опытного завода "Патриот" готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
