Станок для перемотки кабеля с ручным раскладчиком МНК 16-1,5УР Патриот

• в наличии
280 000 ₽
Отмоточный станок МНК 16-1,5УР Патриот - мобильный станок с ручным раскладчиком, предназначенный для проведения мерных отмоток кабеля, провода, стального каната на кабельный барабан или в бухту. Колёсные опоры позволяют легко перемещать отмоточный станок по территории склада вдоль стеллажного ряда, что позволяет отматывать кабель прямо со стеллажа. Встроенный механизм подъёма позволяет устанавливать и снимать барабаны без использования дополнительной грузоподъёмной техники.
Характеристики Подробное описание
Характеристики
Основные характеристики
Страна производитель
Россия
Производитель
Опытный завод "Патриот"
Напряжение сети
220В, 1 ф.
Номинальная мощность привода
2,2 кВт
Скорость вращения привода
10...55 об/мин
Минимальный типоразмер кабельного барабана
8
Максимальный типоразмер кабельного барабана
16
Грузоподъёмность
1500 кг
Размер технологического барабана, dxDxL
600х1000х180 мм
Максимальная масса бухты
300 кг
Тип измерителя длины
МИД 70М Патриот
Принцип измерения длины
электронно-механический
Тип счётчика
Мераграф-СИТ
Дискретность измерения длины
0,1 м
Погрешность измерения длины, не более
1%
Тип раскладчика
ручной
Гарантийный срок
12 месяцев

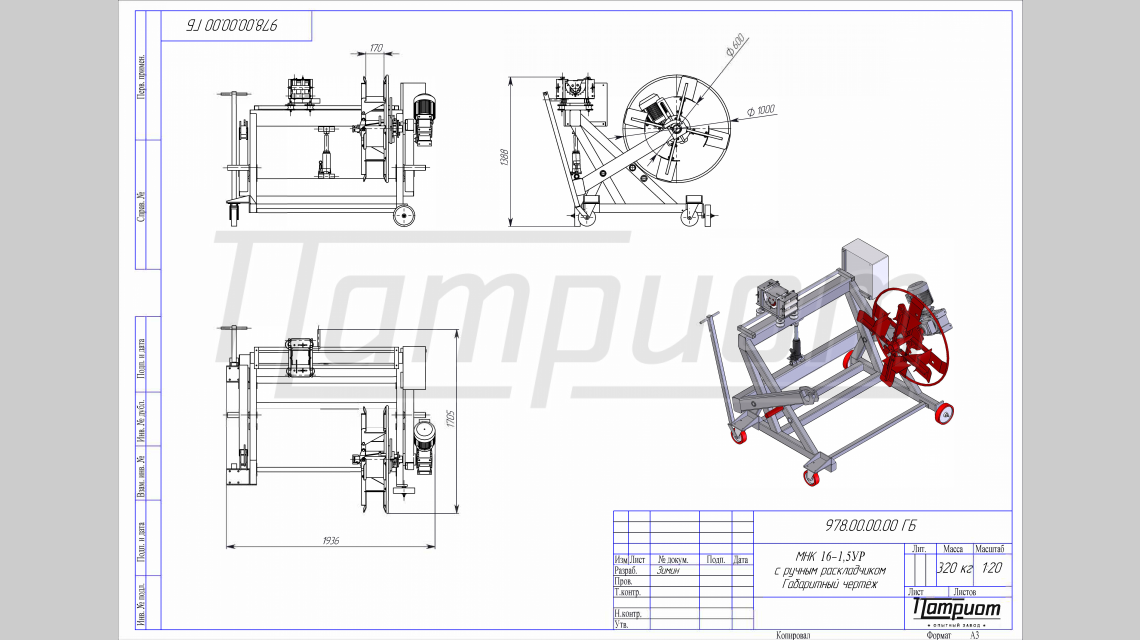

Габаритные размеры
Габаритные размеры, ДхШхВ
2000х1700х1500 мм
Транспортные габариты
2000х1300х1500 мм
Масса устройства, не более
340 кг
Подробное описание

Отмоточный станок МНК 16-1,5УР Патриот - универсальный перемоточный станок среднего класса, предназначенный для проведения мерных отмоток кабеля, провода, стального каната на кабельный барабан или в бухту.

Станок состоит из мощной стальной рамы, выполненной из толстостенной профильной трубы, поворотной рамы, обеспечивающей подъём и опускание катушки, оси для отмотки на кабельные барабаны, складного технологического барабана для отмотки в бухты, ручного раскладчика кабеля с установленным на нём измерителем длины МИД 70М Патриот и электропривода с управлением на базе преобразователя частоты.

Подъём и опускание барабана производится с помощью гидравлического домкрата, интегрированного в раму отмоточного станка.

Раскладка кабеля по ширине катушки или складного технологического барабана осуществляется с помощью ручного раскладчика. На подвижной каретке кабельного раскладчика установлен измеритель длины кабеля МИД 70М Патриот.

Для отмотки кабеля в бухты (бескаркасные мотки) станок комплектуется складным технологическим барабаном СТБ 1-0,6.

Комплектация отмоточного станка МНК 16-1,5УР Патриот:

- мощная стальная рама с поворотной рамой - 1 шт.,

- ручной раскладчик кабеля - 1 шт.,

- измеритель длины кабеля МИД 70М Патриот - 1 шт.,

- ось для отмотки кабеля на кабельные барабаны (катушки) - 1 шт.,

- складной технологический барабан СТБ 1-0,6 - 1 шт.,

- поворотная ручка для передвижения станка - 1 шт.,

- большегрузное колесо - 2 шт.,

- большегрузный поворотный ролик с тормозом - 2 шт.,

- Паспорт - 1 шт.

Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось, барабан закатывается в раму станка и поднимается с помощью гидравлического домкрата; свобордный конец кабеля пропускается через измерительный узел МИД 70М Патриот и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана, с помощью кнопок на пульте управления задается скорость перемотки, с помощью ручного раскладчика кабеля производится равномерная раскладка перематываемого материала по ширине катушки или технологического барабана. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан опускается на пол и выкатывается из рамы отмоточного станка.

Порядок проведения отмотки в бухту: на приводной вал отмоточного станка устанавливается складной технологический барабан и приводится в рабочее положение; свобордный конец кабеля пропускается через измерительный узел МИД 70М Патриот и закрепляется на лепестке технологического барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения технологического барабана, с помощью кнопок на пульте управления задается скорость перемотки. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается и доматывается, далее происходит обвязка бухты и складывание технологического барабана - бухта снимается или сваливается на заранее установленный поддон.

Универсальные отмоточные станки с ручным раскладчиком типа МНК 16-1,5УР Патриот всегда в наличии на складе (производстве) компании "Опытный завод "Патриот" в Санкт-Петербурге. Если станка не оказалось в наличии, большой склад комплектующих и собственная производственная база позволят изготовить кабелеотмоточный станок в кратчайшие сроки. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) отмоточный станок МНК 16-1,5УР Патриот можно через Корзину или Быстрый заказ.

Специалисты Опытного завода "Патриот" готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию, производимую компанией "Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
