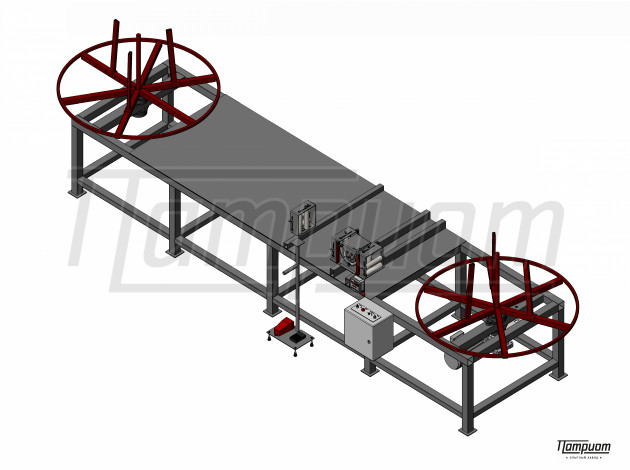

Станок для перемотки рукавов высокого давления МПРВД 1,2-300П Патриот
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Напряжение сети
- 220В, 1 ф.
- Потребляемая мощность
- 1,1 кВт
- Скорость вращения привода
- 10-56 об/мин
- Тип измерителя длины
- МИД 70М Патриот
- Диаметр измеряемого материала
- 1...70 мм
- Максимальный диаметр устанавливаемой бухты
- 1200 мм
- Максимальный диаметр формируемой бухты
- 1200 мм
- Максимальная масса бухты
- 300 кг
- Принцип измерения длины
- электронно-механический
- Тип счётчика
- Мераграф-СИТ
- Направление счёта
- реверсивное
- Погрешность измерения длины, не более
- 1%
- Дискретность измерения длины
- 0,1 м
- Гарантийный срок
- 12 месяцев

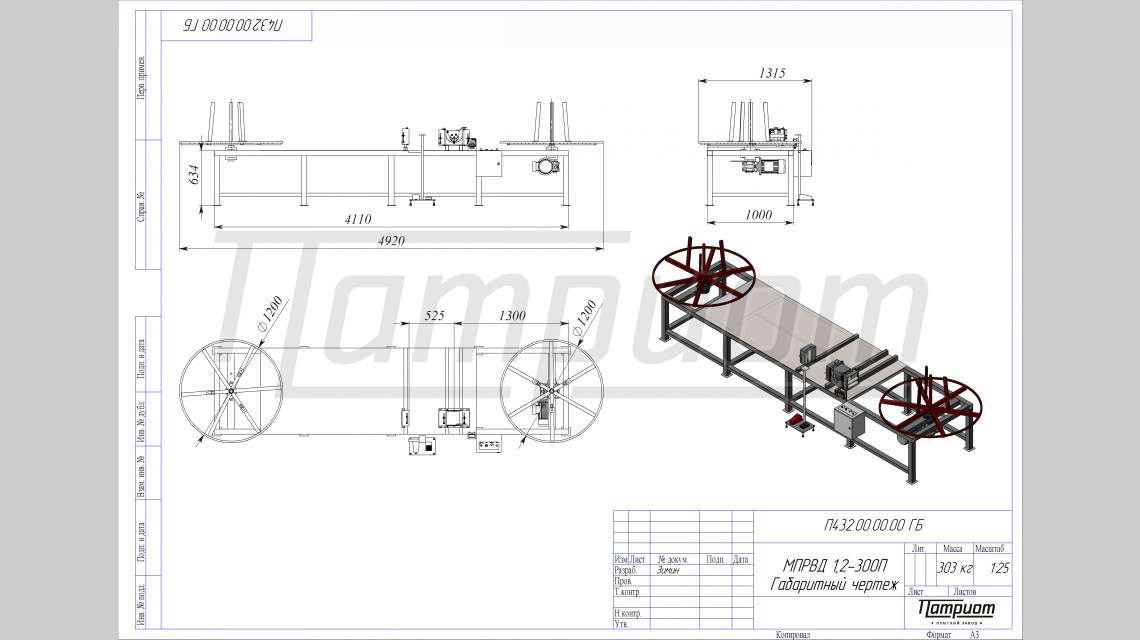

- Габаритные размеры, ДхШхВ
- 4920х1315х1200 мм
- Транспортные габариты
- 4920х1315х1200 мм
- Масса устройства, не более
- 303 кг

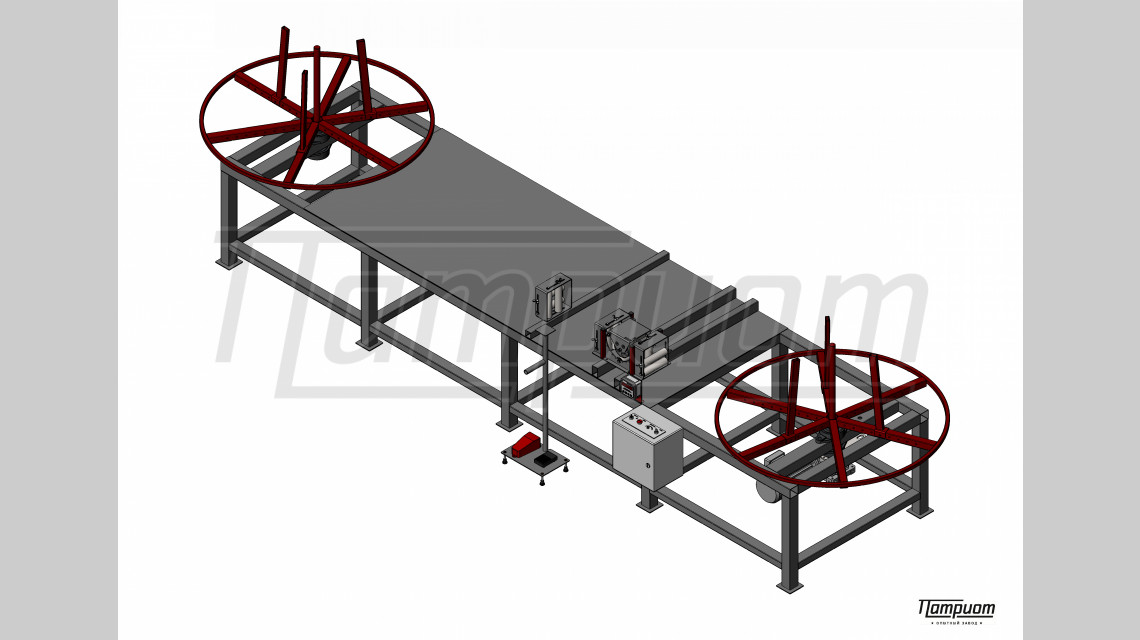

Станок МПРВД 1,2-300П Патриот предназначен для проведения мерных отмоток рукавов высокого давления диаметром до 70 мм из бухты в бухту диаметром до 1200 мм и массой до 300 кг.
Порядок проведения отмотки с помощью станка МПРВД 1,2-300П Патриот: исходная бухта РВД устанавливается на подающий технологический барабан с раздвижной шейкой свободным концом по направлению к измерителю длины кабеля и гофры МИД 70М Патриот, далее РВД протягивается через измерительный узел и закрепляется на приёмном технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
Комплект поставки отмоточного станка МПРВД 1,2-300П Патриот:
- сварная рама - 1 шт.,
- сварной подающий технологический барабан с раздвижной шейкой - 1 шт.,
- сварной приёмный технологический барабан с раздвижной шейкой - 1 шт.,
- измеритель длины кабеля и МИД 70М Патриот - 1 шт.,
- электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
- Паспорт - 1 шт.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
