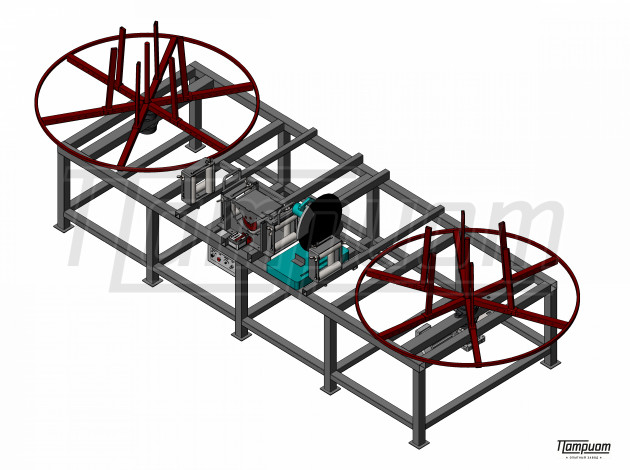

Станок для перемотки рукавов высокого давления МПРВД 1,5-300ПМ100 Патриот

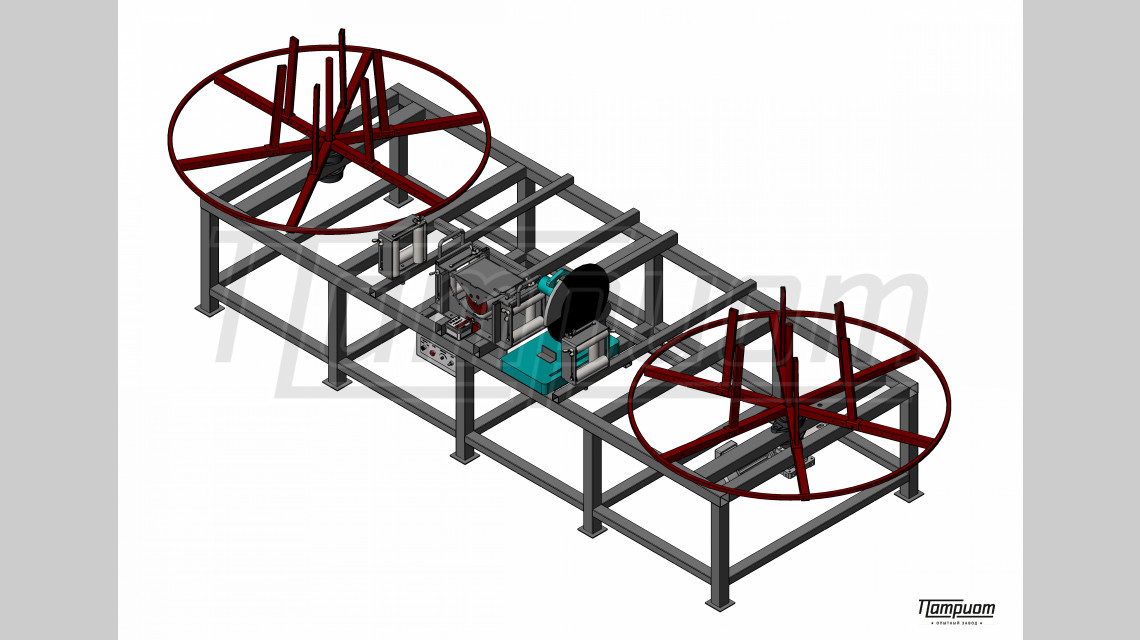

Станок состоит из сварной рамы, подающего технологического барабана, приёмного технологического барабана с электроприводом и управлением на базе преобразователя частоты и измерителя длины МИД 100 с двумя дополнительными направляющими рамками.
Для отрезки материала установлена отрезная машинка (монтажная пила) с вытяжным коробом.
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Напряжение сети
- 220В, 1 ф.
- Потребляемая мощность
- 1,1 кВт
- Скорость вращения привода
- 10-56 об/мин
- Тип измерителя длины
- МИД 100 Патриот
- Диаметр измеряемого материала
- 10...100 мм
- Максимальный диаметр устанавливаемой бухты
- 1500 мм
- Максимальный диаметр формируемой бухты
- 1500 мм
- Максимальная масса бухты
- 300 кг
- Принцип измерения длины
- электронно-механический
- Тип счётчика
- Мераграф-СИТ
- Направление счёта
- реверсивное
- Погрешность измерения длины, не более
- 1%
- Дискретность измерения длины
- 0,1 м
- Отрезное устройство
- Монтажная пила Metabo CS 23-355, 602335000, 2300 Вт
- Дополнительно
- Вытяжка в зоне установки отрезного устройства
- Гарантийный срок
- 12 месяцев

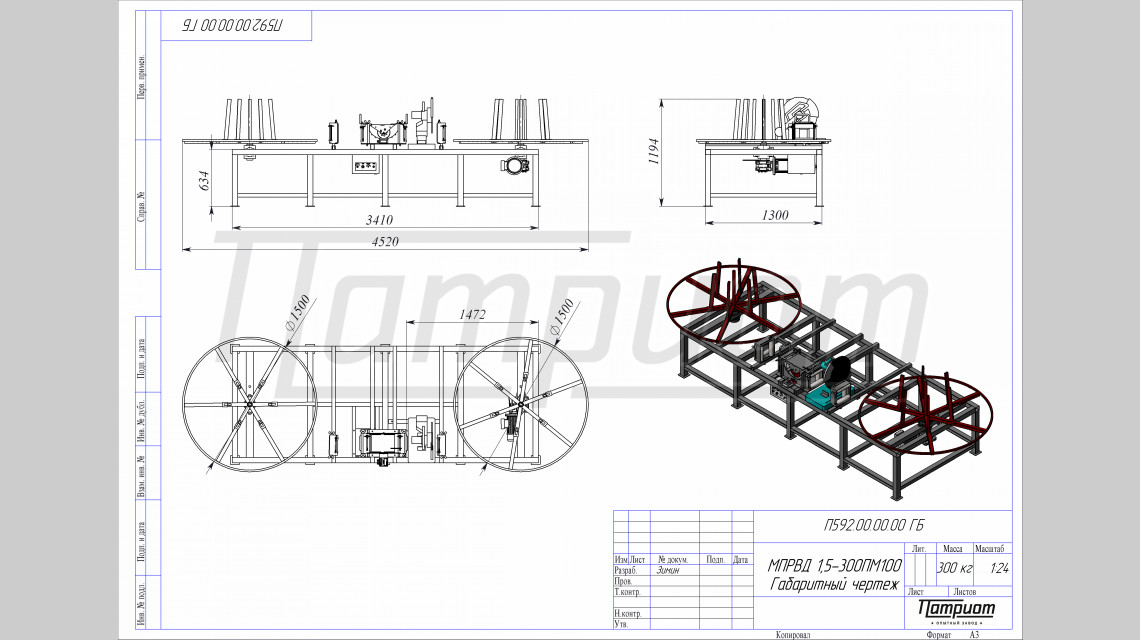

- Габаритные размеры, ДхШхВ
- 4520х1500х1200 мм
- Транспортные габариты
- 4520х1500х1200 мм
- Масса устройства, не более
- 300 кг
Станок МПРВД 1,5-300ПМ100 Патриот предназначен для проведения мерных отмоток рукавов высокого давления диаметром до 100 мм из бухты в бухту диаметрами до 1500 мм и массой до 300 кг.
Для отрезки материала установлена отрезная машинка (монтажная пила) с вытяжным коробом.
Порядок проведения отмотки с помощью станка МПРВД 1,5-300ПМ100 Патриот: исходная бухта РВД устанавливается на подающий технологический барабан с раздвижной шейкой свободным концом по направлению к измерителю длины кабеля и гофры МИД 100 Патриот, далее РВД протягивается через дополнительную направляющую, измерительный узел, ещё через одну дополнительную направляющую рамку и закрепляется на приёмном технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
Комплект поставки отмоточного станка МПРВД 1,5-300ПМ100 Патриот:
- сварная рама - 1 шт.,
- сварной подающий технологический барабан с раздвижной шейкой - 1 шт.,
- сварной приёмный технологический барабан с раздвижной шейкой - 1 шт.,
- измеритель длины кабеля и МИД 100 Патриот - 1 шт.,
- электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
- отрезная машинка (монтажная пила) с вытяжным коробом 1 шт.,
- Паспорт - 1 шт.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
