Станок для перемотки рукавов высокого давления МПРВД 2,4-500ПМ200 Патриот

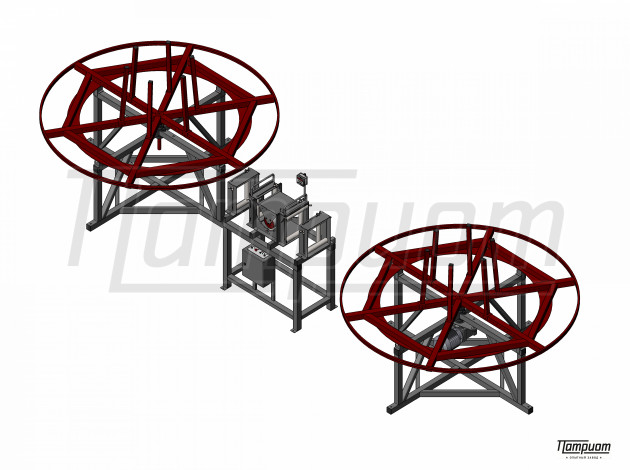

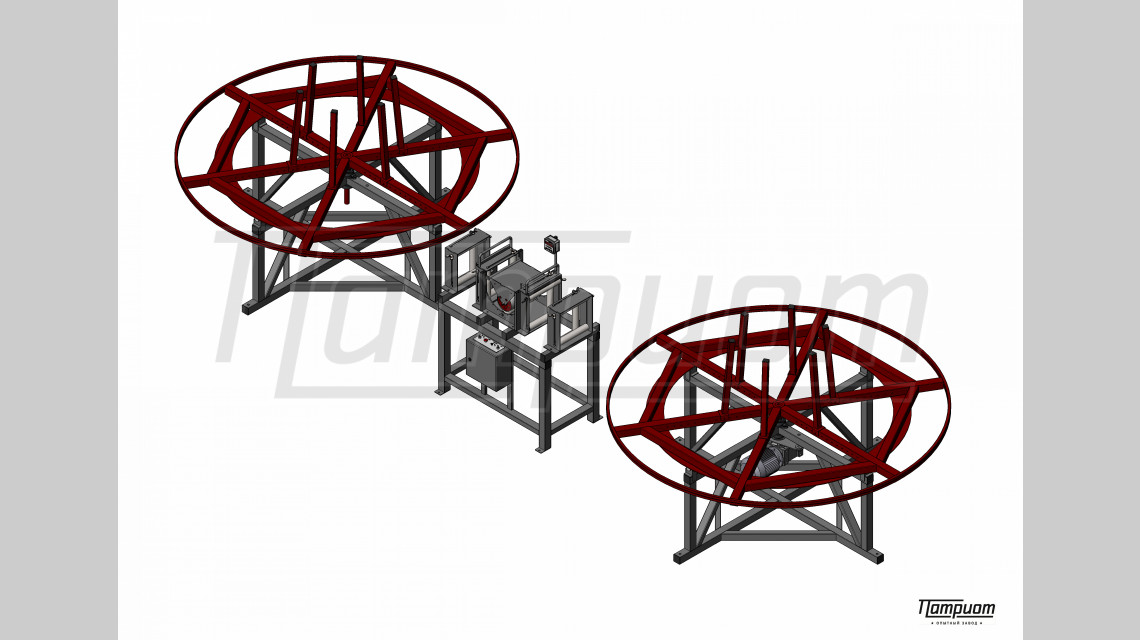

Станок состоит из трёх основных частей: подающая стойка с технологическим барабаном, приёмная стойка с технологическим барабаном с электроприводом и управлением на базе преобразователя частоты и измерительного модуля с измерителем длины МИД 200 Патриот с двумя дополнительными направляющими рамками.
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Напряжение сети
- 220В, 1 ф.
- Потребляемая мощность
- 2,2 кВт
- Скорость вращения привода
- 10-56 об/мин
- Тип измерителя длины
- МИД 200 Патриот
- Диаметр измеряемого материала
- 10...200 мм
- Максимальный диаметр устанавливаемой бухты
- 2400 мм
- Максимальный диаметр формируемой бухты
- 2400 мм
- Максимальная масса бухты
- 500 кг
- Принцип измерения длины
- электронно-механический
- Тип счётчика
- Мераграф-СИТ
- Направление счёта
- реверсивное
- Погрешность измерения длины, не более
- 1%
- Дискретность измерения длины
- 0,1 м
- Гарантийный срок
- 12 месяцев

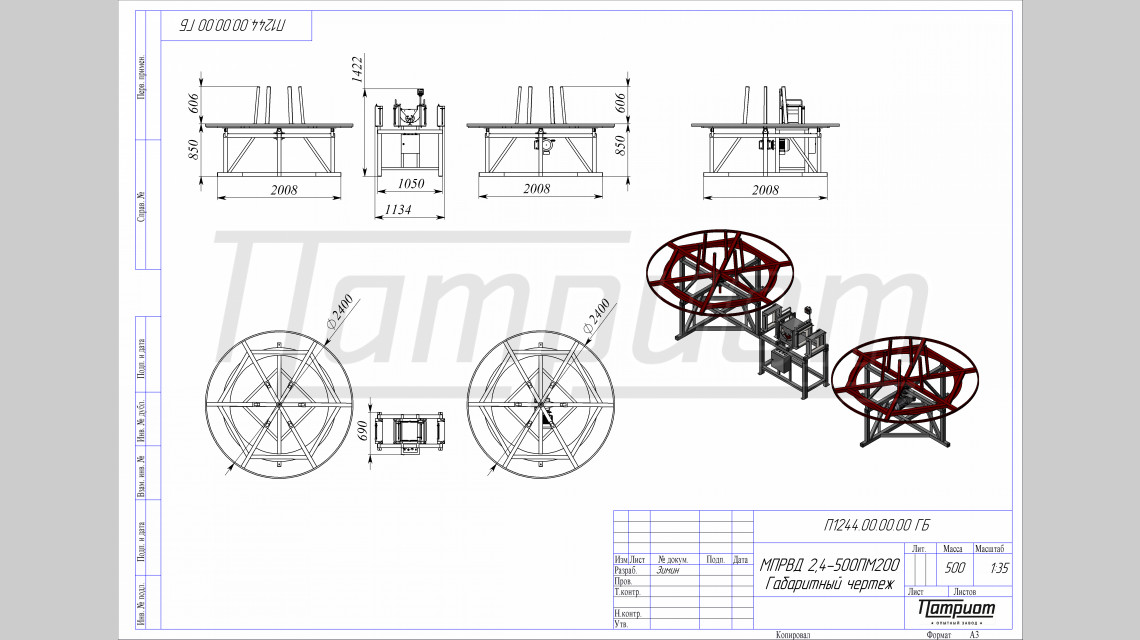

- Габаритные размеры, ДхШхВ
- 2400х2400х1460 мм; 2400х2400х1460 мм; 1135х690х1420 мм
- Транспортные габариты
- 2400х2400х1460 мм; 2400х2400х1460 мм; 1135х690х1420 мм
- Масса устройства, не более
- 555 кг
Станок МПРВД 2,4-500ПМ200 Патриот предназначен для проведения мерных отмоток рукавов высокого давления, шлангов, труб диаметром до 200 мм из бухты в бухту диаметрами до 2400 мм и массой до 500 кг.
Порядок проведения отмотки с помощью станка МПРВД 2,4-500ПМ180 Патриот: исходная бухта устанавливается на подающую стойку свободным концом по направлению к измерительному модулю с МИД 200 Патриот и фиксируется на середине технологического барабана с помощью спиц. Далее материал протягивается через измерительный модуль и закрепляется на приёмном технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2-0,5%.
Комплект поставки отмоточного станка МПРВД 2,4-500ПМ200 Патриот:
- Подающая стойка со сварным технологическим барабаном - 1 шт.,
- Приёмная стойка со сварным технологическим барабаном - 1 шт.,
- Измеритель длины кабеля МИД 200 Патриот - 1 шт.,
- Электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
- Паспорт - 1 шт.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
