Станок перемотки кабеля на барабан с ручным раскладчиком МНК 22-3ФР-М2 Патриот

• в наличии
350 000 ₽
Отмоточный станок МНК 22-3ФР-М2 Патриот - стационарный станок с ручным раскладчиком, предназначенный для проведения мерных отмоток кабеля, провода, стального каната на кабельные барабаны. Установка и снятие барабана производится с помощью грузоподъёмной техники: кран, кран-балка, погрузчик.
Характеристики Подробное описание
Характеристики
Габаритные размеры
Габаритные размеры, ДхШхВ
2780х2100х1430 мм
Транспортные габариты
2780х1300х1430 мм
Масса устройства, не более
300 кг
Основные характеристики
Страна производитель
Россия
Производитель
Опытный завод "Патриот"
Напряжение сети
380В, 3 ф.
Номинальная мощность привода
3,0 кВт
Скорость вращения привода
3...23 об/мин
Минимальный типоразмер кабельного барабана
8
Максимальный типоразмер кабельного барабана
22
Грузоподъёмность
3000 кг
Тип измерителя длины
МИД 70М Патриот
Принцип измерения длины
электронно-механический
Тип счётчика
Мераграф-СИТ
Дискретность измерения длины
0,1 м
Погрешность измерения длины, не более
1%
Тип раскладчика
ручной
Гарантийный срок
12 месяцев
Подробное описание

Отмоточный станок МНК 22-3ФР-М2Р Патриот - перемоточный станок тяжёлого класса, предназначенный для проведения мерных отмоток кабеля, провода, стального каната на кабельные барабаны. Для отмотки кабеля в бухты (бескаркасные мотки) следует использовать дополнительные технологические барабаны.

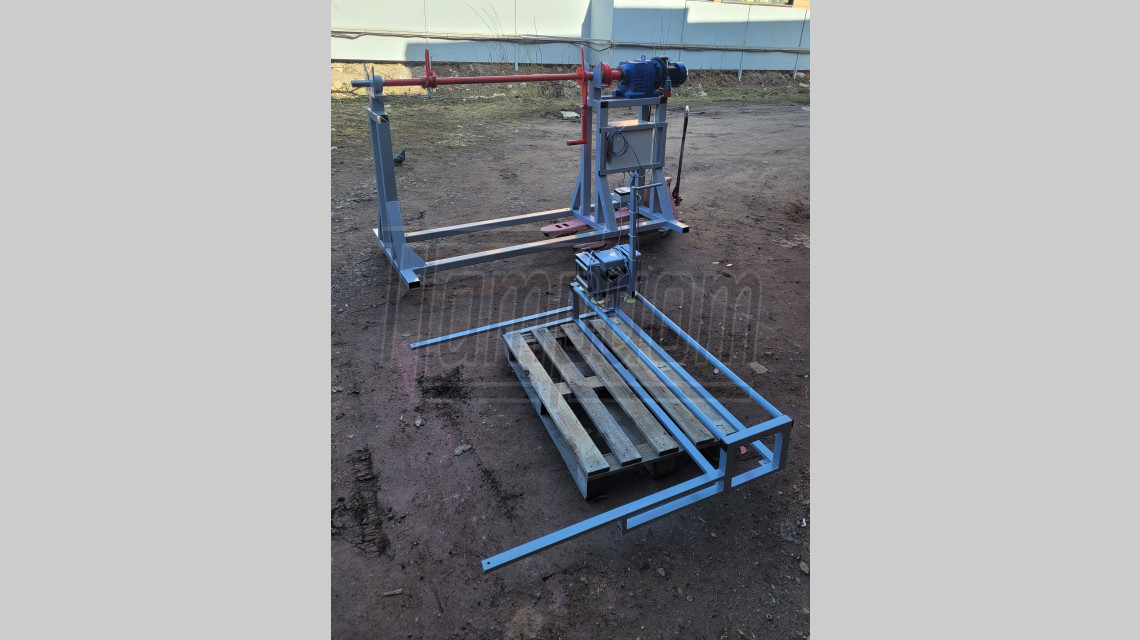

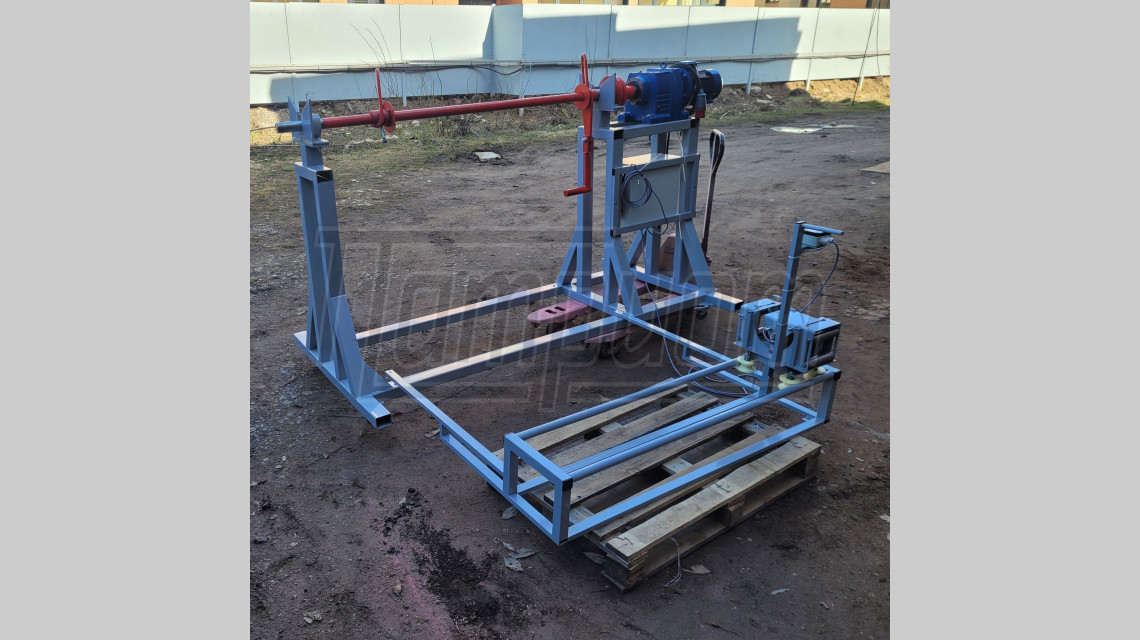

Станок состоит из мощной сварной рамы, выполненной из толстостенной профильной трубы, оси для отмотки на кабельные барабаны, ручного раскладчика кабеля с установленным на нём измерителем длины МИД 70М Патриот и электропривода с управлением на базе преобразователя частоты.

Установка и снятие барабана производится с помощью грузоподъёмной техники: кран, кран-балка, погрузчик.

Раскладка кабеля по ширине катушки осуществляется с помощью ручного раскладчика. На подвижной каретке кабельного раскладчика установлен измеритель длины кабеля МИД 70М Патриот.

Комплектация отмоточного станка МНК 22-3ФР-М2 Патриот:

- сварная рама - 1 шт.,

- ручной раскладчик кабеля - 1 шт.,

- измеритель длины кабеля МИД 70М Патриот - 1 шт.,

- ось для отмотки кабеля на кабельные барабаны (катушки) - 1 шт.,

- Паспорт - 1 шт.

Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось и закрепляется подщимным башмаком; с помощью грузоподъёмной техники ось с барабаном устанавливаются в ложементы; свободный конец кабеля пропускается через измерительный узел МИД 70М Патриот и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана, с помощью кнопок на пульте управления задается скорость перемотки, с помощью ручного раскладчика кабеля производится равномерная раскладка перематываемого материала по ширине катушки или технологического барабана. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан вместе с осью снимается со станка, ось вынимается.

Отмоточные станки с ручным раскладчиком типа МНК 22-3ФР-М2 Патриот всегда в наличии на складе (производстве) компании Опытный завод "Патриот" в Санкт-Петербурге. Если станка не оказалось в наличии, большой склад комплектующих и собственная производственная база позволят изготовить кабелеотмоточный станок в кратчайшие сроки. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) отмоточный станок МНК 22-3ФР-М2 Патриот можно через Корзину или Быстрый заказ.

Специалисты Опытного завода "Патриот" готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
