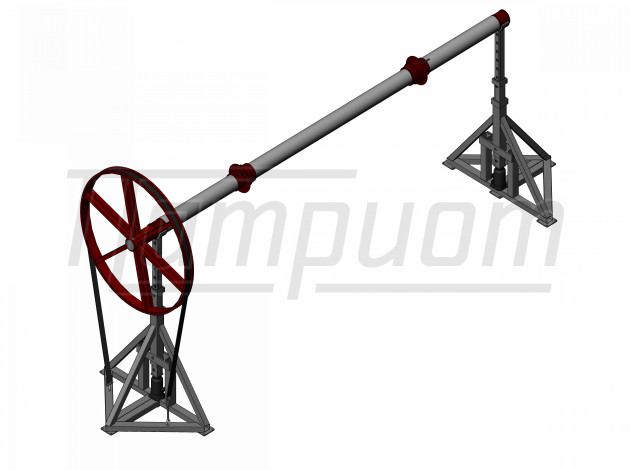

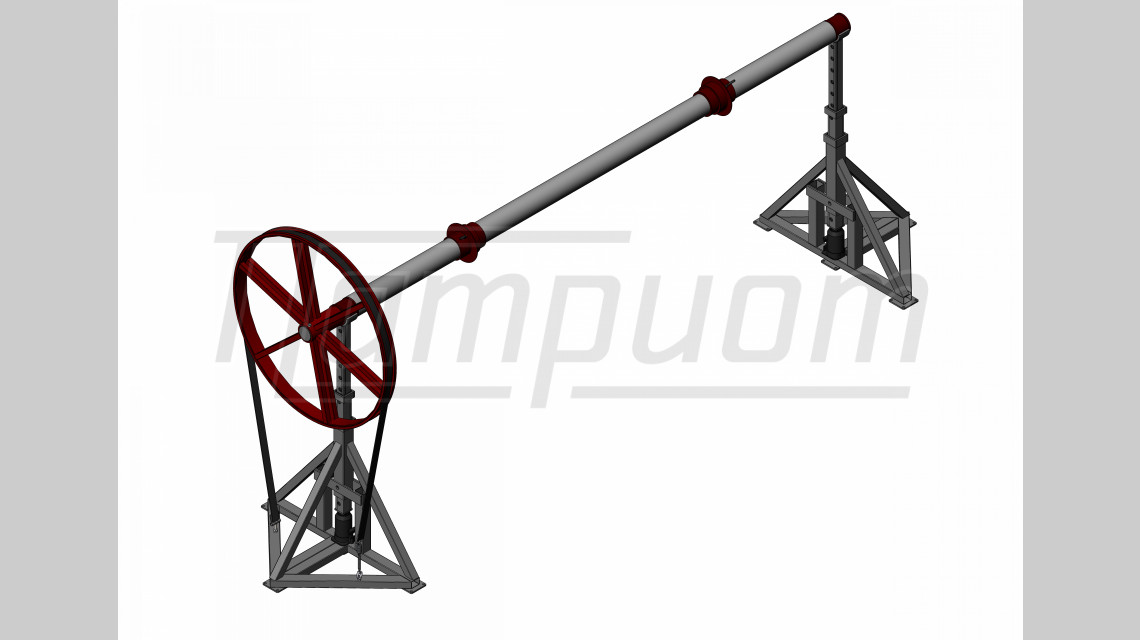

Гидравлический кабельный домкрат ДКГ 43-30М2 Патриот
Подъём осуществляется с помощью гидравлических домкратов, установленных на стойках домкрата. В конструкции стоек предусмотрены упоры для снятия нагрузки с гидравлических домкратов после подъёма и вывешивания катушки.
Для удобства транспортировки стойки домкрата имеют телескопическую конструкцию.
В качестве дополнительной опции, домкрат может комплектоваться ленточным тормозом.
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Грузоподъёмность
- 30000 кг
- Ширина поднимаемых барабанов
- до 4000 мм
- Минимальный типоразмер кабельного барабана
- 18
- Максимальный типоразмер кабельного барабана
- 43
- Принцип действия кабельного домкрата
- гидравлический домкрат
- Ось в комплекте
- Ø159х5000 мм
- Подшипники на оси
- втулки скольжения
- Переходные втулки на оси
- нет

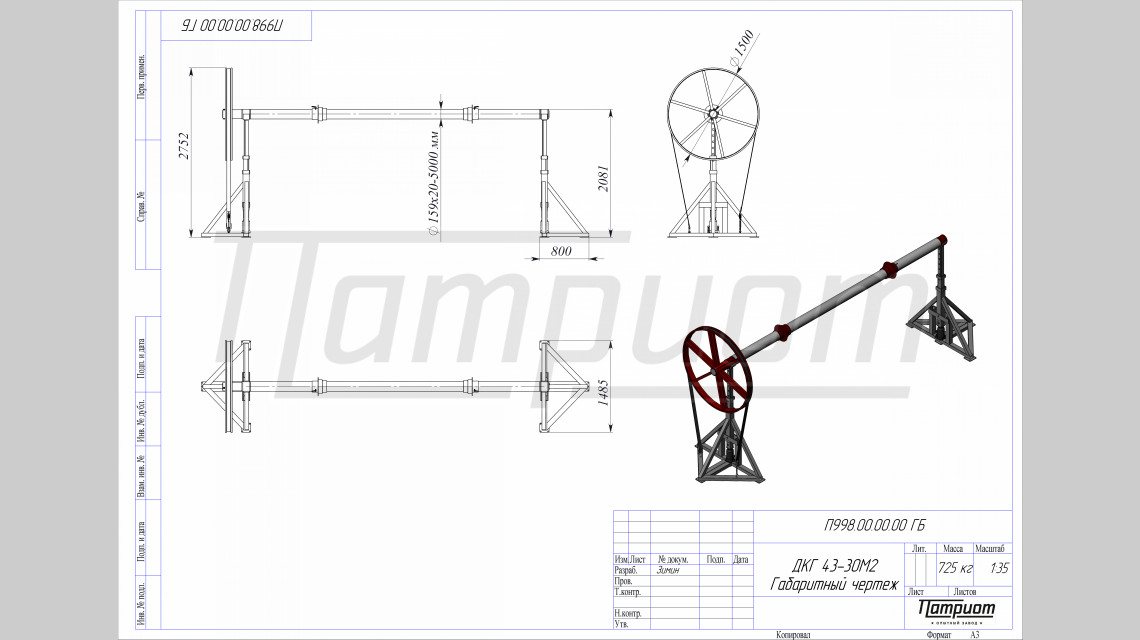

- Габаритные размеры, ДхШхВ
- 6600х1500х2755 мм
- Транспортные габариты
- 5000х160х160 мм + 1500х1600х1600 мм
- Масса устройства, не более
- 725 кг
Гидравлический кабельный домкрат с разборными стойками ДКГ 43-30М2 производства компании Опытный завод "Патриот" позволяет поднимать и разматывать кабельные барабаны и катушки диаметром 1800-4300 мм (от №18 до №43 по ГОСТ 5151-79) и массой до 30000 кг.
Комплект поставки кабельного домкрата:
- сварная домкратная телескопическая стойка с гидравлическим домкратом - 2 шт.,
- ось (карандаш) – толстостенная труба Ø159х5000 мм - 1 шт.,
- поджимной башмак (стопор) к оси Ø159 мм - 2 шт.,
- система ленточного тормоза – 1 шт.,
- Паспорт изделия - 1 шт.
Подъём кабельного барабана осуществляется с помощью гидравлических домкратов, установленных на домкратных стойках.
Домкратные стойки выполнены из стали, и покрыты полимерной порошковой краской, надёжно защищающей от коррозии.
Телескопическая конструкция стоек позволяет оптимизировать расходы на транспортировку и хранение кабельного домкрата.
Порядок работы с кабельным домкратом: Через осевое отверстие кабельного барабана (катушки с кабелем) продевается ось и фиксируется на середине поджимными башмаками (карандаш Ø159х20х5000 мм с поджимными башмаками идёт в комплекте), кабельные стойки устанавливаются с двух сторон, ложементы подстраиваются таким образом, чтобы ось оказалась на их уровне, после чего происходит подъем кабельного барабана путем синхронного воздействия на ручки гидравлических домкратов.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
Примечание: на гидравлические бутылочные домкраты гарантия не распространяется.
