Линия перемотки кабеля ЛПК 22-3УР Патриот

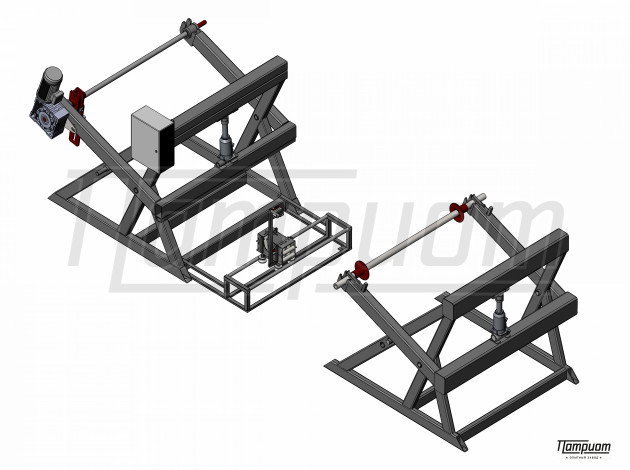

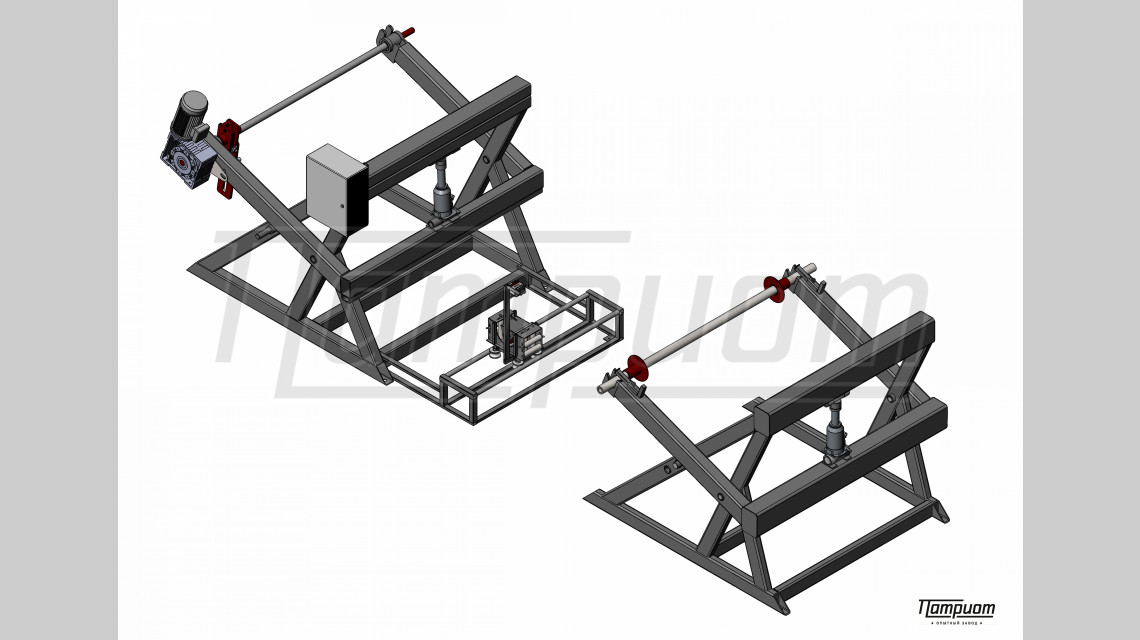

Линия перемотки кабеля ЛПК 22-3УР Патриот предназначена для перемотки кабеля, провода, стального каната с барабана на барабан (диаметрами до 2200 мм и массами до 3000 кг) с одновременным измерением длины материала. Линия оснащена ручным кабелеукладчиком, обеспечивающий равномерное распределение перематываемого материала по ширине барабана. На подвижной каретке кабельного раскладчика установлен измеритель длины кабеля МИД 70М Патриот. Установка и снятие барабана производится с помощью грузоподъёмной техники: кран, кран-балка, погрузчик. Линия ЛПК 22-3УР состоит из отмоточного станка МНК 22-3УР Патриот и кабельной стойки МРКБ 22-3Г Патриот.

Комплект поставки линии перемотки ЛПК 22-3УР Патриот:

МНК 22-3УР Патриот

• мощная стальная рама с поворотной рамой - 1 шт.,
• ручной раскладчик кабеля - 1 шт.,
• измеритель длины кабеля МИД 70М Патриот - 1 шт.,
• ось для отмотки кабеля на кабельные барабаны (катушки) - 1 шт.,
• Паспорт - 1 шт.

МРКБ 22-3Г Патриот

• сварная рама - 1 шт.,
• ось (карандаш) - цельный пруток Ø48х2300 мм - 1 шт.,
• поджимной башмак (стопор) к оси Ø48 мм - 2 шт.,
• Паспорт изделия - 1 шт.

Порядок установки кабельного барабана на стойку МРКБ 22-3Г Патриот: в осевое отверстие кабельного барабана вставляется ось и фиксируется с помощью поджимных башмаков, барабан с осью закатывается в раму стойки, с помощью гидравлического домкрата производится подъём оси с катушкой.

Порядок проведения отмотки со станка МНК 22-3УР: в осевое отверстие кабельного барабан вставляется ось, барабан закатывается в раму станка и поднимается с помощью гидравлического домкрата; свободный конец кабеля пропускается через измерительный узел МИД 70М Патриот и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана, с помощью кнопок на пульте управления задается скорость перемотки, с помощью ручного раскладчика кабеля производится равномерная раскладка перематываемого материала по ширине катушки или технологического барабана. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан опускается на пол и выкатывается из рамы отмоточного станка.

Линии перемотки кабеля ЛПК 22-3УР Патриот всегда в наличии на складе (производстве) компании Опытный завод "Патриот" в Санкт-Петербурге. Если оборудования не оказалось в наличии, большой склад комплектующих и собственная производственная база позволят изготовить его в кратчайшие сроки. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) ЛПК 22-3УР Патриот можно через Корзину или Быстрый заказ.

Специалисты Опытного завода "Патриот" готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
