Линия перемотки кабеля ЛПК 22-5УР Патриот

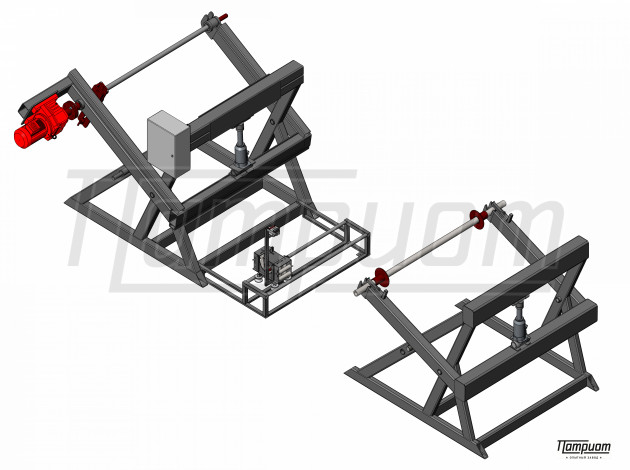

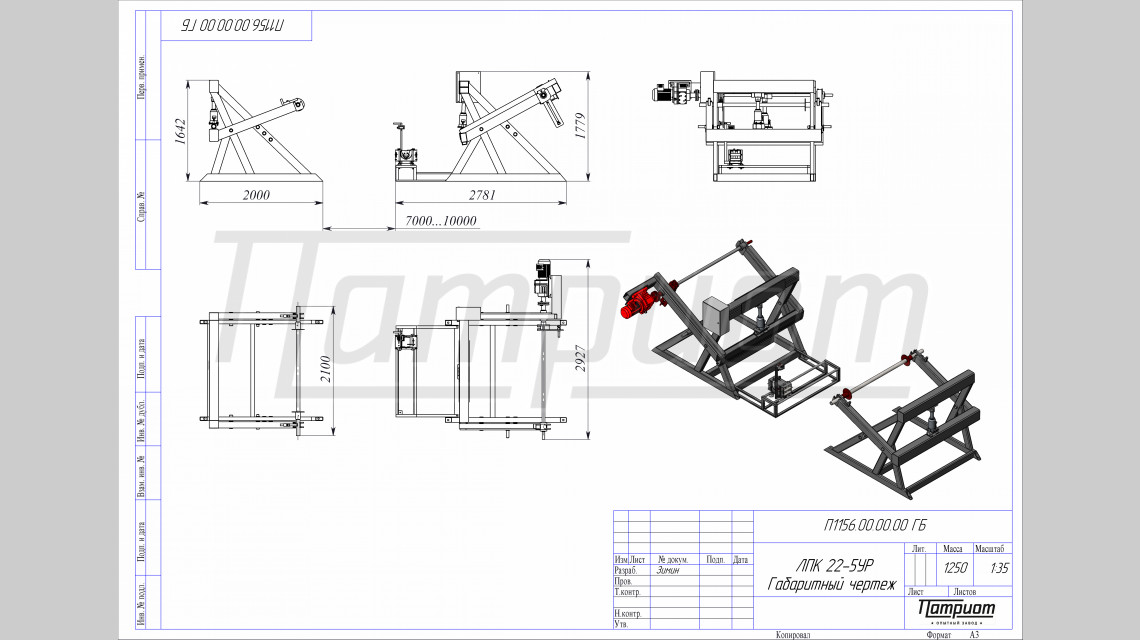

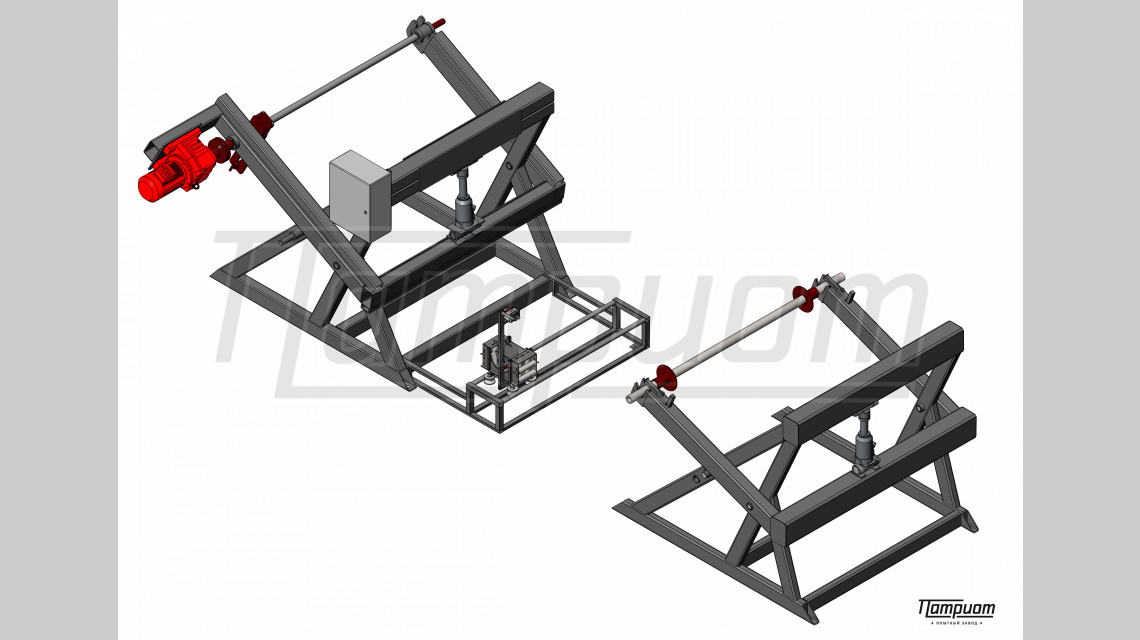

Линия перемотки кабеля ЛПК 22-5УР Патриот предназначена для перемотки кабеля, провода, стального каната с барабана на барабан (диаметрами до 2200 мм и массами до 5000 кг) с одновременным измерением длины материала. Линия оснащена ручным кабелеукладчиком, обеспечивающий равномерное распределение перематываемого материала по ширине барабана. На подвижной каретке кабельного раскладчика установлен измеритель длины кабеля МИД 70М Патриот. Установка и снятие барабана производится с помощью грузоподъёмной техники: кран, кран-балка, погрузчик. Линия ЛПК 22-5УР состоит из отмоточного станка МНК 22-5УР Патриот и кабельной стойки МРКБ 22-5Г Патриот.

Комплект поставки линии перемотки ЛПК 22-5УР Патриот:

МНК 22-5УР Патриот

• усиленное стальное основание с поворотной рамой - 1 шт.,
• ручной раскладчик кабеля - 1 шт.,
• измеритель длины кабеля МИД 70М Патриот - 1 шт.,
• усиленная сварная ось для отмотки кабеля на кабельные барабаны (катушки) - 1 шт.,
• Паспорт - 1 шт.

МРКБ 22-5Г Патриот

• сварная рама - 1 шт.,
• ось (карандаш) - цельный пруток Ø60х2400 мм - 1 шт.,
• поджимной башмак (стопор) к оси Ø60 мм - 2 шт.,
• Паспорт изделия - 1 шт.

Порядок установки кабельного барабана на стойку МРКБ 22-5Г Патриот: в осевое отверстие кабельного барабана вставляется ось и фиксируется с помощью поджимных башмаков, барабан с осью закатывается в раму стойки, с помощью гидравлического домкрата производится подъём оси с катушкой.

Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось, барабан закатывается в раму станка и поднимается с помощью гидравлического домкрата; свободный конец кабеля пропускается через измерительный узел МИД 70М Патриот и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана, с помощью кнопок на пульте управления задается скорость перемотки, с помощью ручного раскладчика кабеля производится равномерная раскладка перематываемого материала по ширине катушки или технологического барабана. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан опускается на пол и выкатывается из рамы отмоточного станка.

Линии перемотки кабеля ЛПК 22-5УР Патриот всегда в наличии на складе (производстве) компании Опытный завод "Патриот" в Санкт-Петербурге. Если оборудования не оказалось в наличии, большой склад комплектующих и собственная производственная база позволят изготовить его в кратчайшие сроки. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) ЛПК 22-5УР Патриот можно через Корзину или Быстрый заказ.

Специалисты Опытного завода "Патриот" готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
