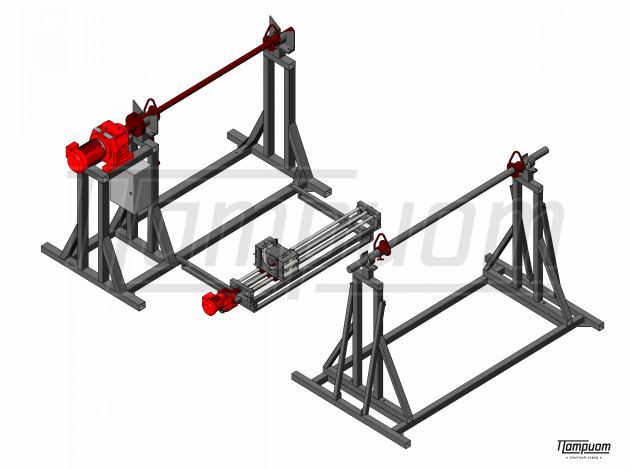

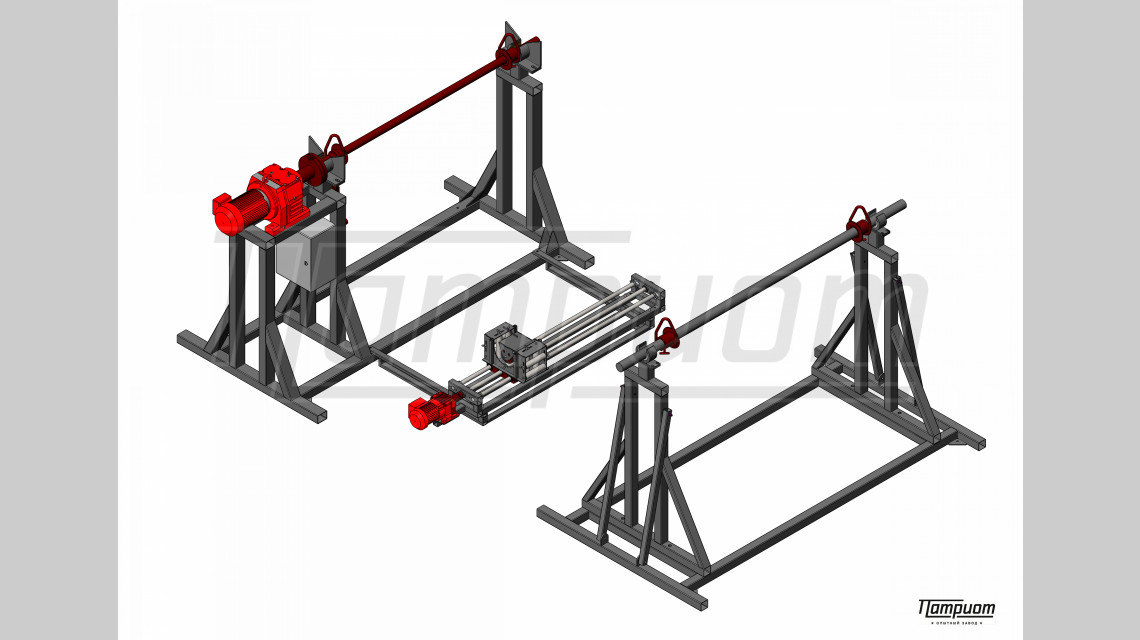

Линия перемотки кабеля ЛПК 25-3ФА Патриот

Линия перемотки кабеля ЛПК 25-3ФА Патриот предназначена для перемотки кабеля, провода, стального каната с барабана на барабан (диаметрами до 2500 мм и массами до 5000 кг) с одновременным измерением длины материала. Линия оснащена автоматическим несинхронным кабелеукладчиком, обеспечивающий равномерное распределение перематываемого материала по ширине барабана. На подвижной каретке кабельного раскладчика установлен измеритель длины кабеля МИД 70М Патриот. Установка и снятие барабана производится с помощью грузоподъёмной техники: кран, кран-балка, погрузчик. Линия ЛПК 25-3ФА состоит из отмоточного станка МНК 22-3ФА-М2 Патриот и кабельной стойки МРКБ 25-5ФР Патриот. Разборная рама последней позволяет сократить расходы на доставку и хранение стойки.

Комплект поставки линии перемотки ЛПК 25-3ФА Патриот:

МНК 22-3ФА-М2 Патриот

• сварная рама - 1 шт.,
• автоматический несинхронный раскладчик кабеля - 1 шт.,
• измеритель длины кабеля МИД 70М Патриот - 1 шт.,
• ось для отмотки кабеля на кабельные барабаны (катушки) - 1 шт.,
• Паспорт изделия - 1 шт.

МРКБ 25-5ФР Патриот

• разборная рама с ложементами - 1 шт.,
• ось (карандаш) - цельный пруток Ø60х2420 мм - 1 шт.,
• поджимной башмак (стопор) с проушинами к оси Ø60 мм - 2 шт.,
• Паспорт изделия - 1 шт.

Порядок установки кабельного барабана на стойку МРКБ 25-5ФР Патриот: в осевое отверстие кабельного барабана вставляется ось и фиксируется с помощью поджимных башмаков с проушинами, с помощью погрузочной техники производится подъём и установка оси с кабельным барабаном в ложементы рамы (можно использовать проушины поджимных башмаков).

Порядок проведения отмотки на кабельный барабан подвешенный на станок МНК 22-3ФА-М2: в осевое отверстие кабельного барабан вставляется ось и закрепляется поджимным башмаком; с помощью грузоподъёмной техники ось с барабаном устанавливаются в ложементы; свободный конец кабеля пропускается через измерительный узел МИД 70М Патриот и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана и привод раскладчика, с помощью кнопок на пульте управления задаются скорость перемотки и шаг раскладки. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан вместе с осью снимается со станка, ось вынимается.

Линии перемотки кабеля ЛПК 25-3ФА Патриот всегда в наличии на складе (производстве) компании Опытный завод "Патриот" в Санкт-Петербурге. Если оборудования не оказалось в наличии, большой склад комплектующих и собственная производственная база позволят изготовить его в кратчайшие сроки. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) ЛПК 25-3ФА Патриот можно через Корзину или Быстрый заказ.

Специалисты Опытного завода "Патриот" готовы ответить на любые вопросы по телефону или через электронную почту.

Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
