Станок для отмотки кабеля в бухту с ручным приводом МНК 1-0,3РМ Патриот
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Размер технологического барабана, dxDxL
- 600х1000х170 мм
- Максимальная масса бухты
- 300 кг
- Тип измерителя длины
- МИД 70М Патриот
- Принцип измерения длины
- электронно-механический
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 0,1 м
- Погрешность измерения длины, не более
- 1%
- Гарантийный срок
- 12 месяцев
- Габаритные размеры, ДхШхВ
- 1910х1100х1700 мм
- Транспортные габариты
- 1400х1000х1250 мм
- Масса устройства, не более
- 127 кг

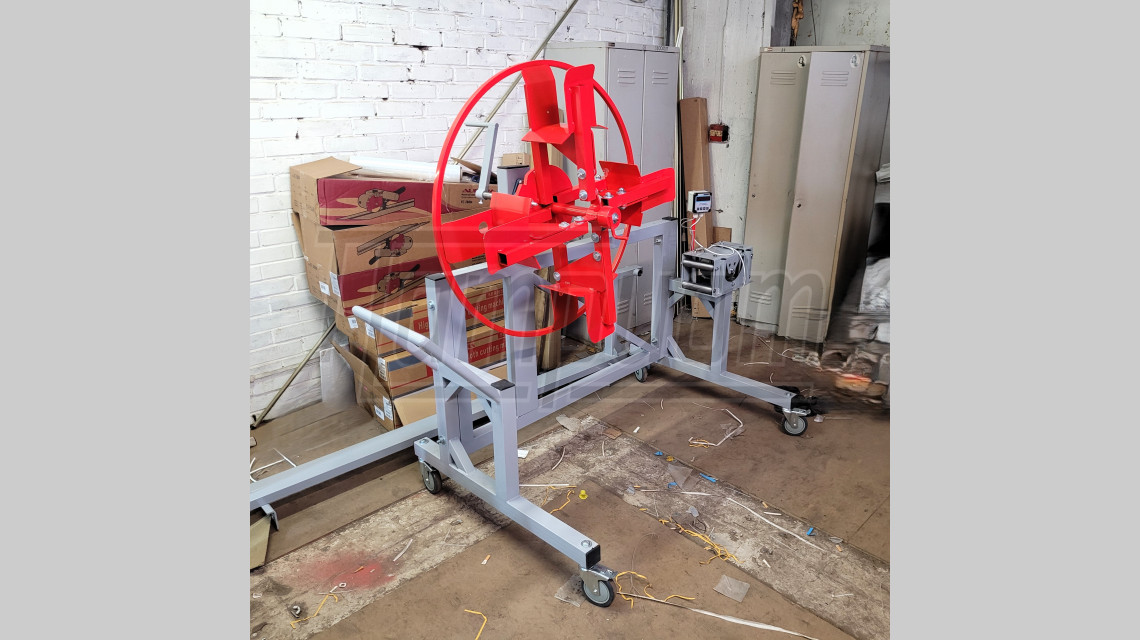

Станок МНК 1-0,3РМ Патриот - ручной разборный мобильный бухтовщик среднего класса.
Устройство перемотки кабеля МНК 1-0,3РМ позволяет производить мерные отмотки кабельно-проводниковой продукции (кабеля, провода), троса, стального каната и прочих длинномерных материалов в бухты диаметром до 1000 мм и массой до 300 кг.
Благодаря наличию колёсных опор с тормозными механизмами, станок легко перемещать по территории склада или к месту проведения отмотки.
В стандартном исполнении станок МПК 1-0,3РМ Патриот комплектуется измерителем длины МИД 70М Патриот и позволяет производить мерную отмотку и перемотку материала диаметром 1-70 мм. По желанию заказчика измеритель длины МИД 70М Патриот может быть заменен на измеритель МИД 100 Патриот.
Станок МНК 1-0,3РМ Патриот состоит из следующих основных узлов: сварная рама на колёсных опорах, складной технологический барабан, и измеритель длины МИД 70М Патриот.
Порядок проведения отмотки с помощью устройства перемотки кабеля МНК 1-0,3РМ Патриот: отматываемый материал пропускается через механическую часть измерителя длины МИД 70М Патриот и фиксируется на складном технологическом барабане, вращая за ручку технологический барабан производится отмотка материала, по достижению требуемой длины отмотки материал отрезается. Снятие материала происходит путём складывания технологического барабана.
Комплект поставки станка МНК 1-0,3РМ Патриот:
- разборная рама - 1 шт.,
- складной технологический барабан - 1 шт.,
- измеритель длины МИД 70М Патриот - 1 шт.,
- поворотная роликовая опора с тормозным механизмом - 4 шт.,
- Паспорт - 1 шт.
Возможные дополнительные опции к отмотчику МНК 1-0,3РМ Патриот:
- ось для отмотки кабеля на катушки (барабаны),
- замена измерителя длины МИД 70М Патриот на МИД 100 Патриот.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
