Станок для перемотки кабеля и гофры МПК 0,5-30Р40 Патриот
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Максимальный диаметр устанавливаемой бухты
- 500 мм
- Минимальный внутренний диаметр исходной бухты
- 110 мм
- Тип измерителя длины
- МИД 40 Патриот
- Диаметр измеряемого материала
- 1...40 мм
- Принцип измерения длины
- электронно-механический
- Направление счёта
- реверсивное
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 0,1 м
- Погрешность измерения длины, не более
- 1%
- Гарантийный срок
- 12 месяцев
- Габаритные размеры, ДхШхВ
- 1290х500х440 мм
- Транспортные габариты
- 1300х500х360 мм
- Масса устройства, не более
- 15 кг
Отмоточный станок МПК 0,5-30Р40 Патриот является наиболее универсальной моделью лёгкого перемоточного станка из линейки серийно выпускаемого оборудования для перемотки кабеля и провода производства Опытного завода "Патриот".
Отмотчик МПК 0,5-30Р40 Патриот позволяет производить мерную отмотку кабеля, провода и гофрированной трубы (гофротрубы, гофры) диаметром до 40 мм с кабельных бухт диаметром до 500 мм и массой до 30 кг.
Компактные размеры станка и большая вместимость технологических барабанов сделали данный станок идеальным вариантом для использования в магазинах розничной продажи кабеля.

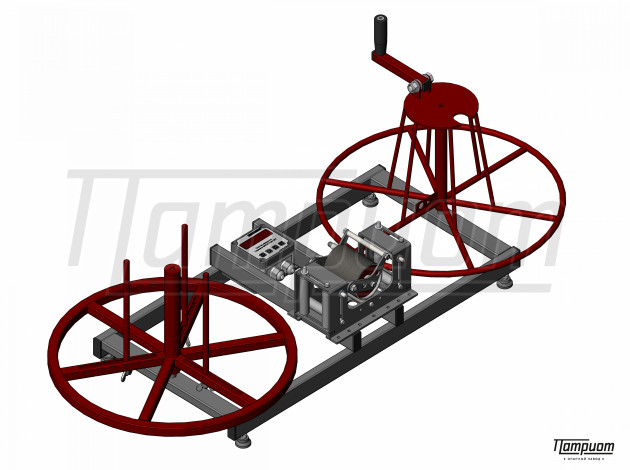

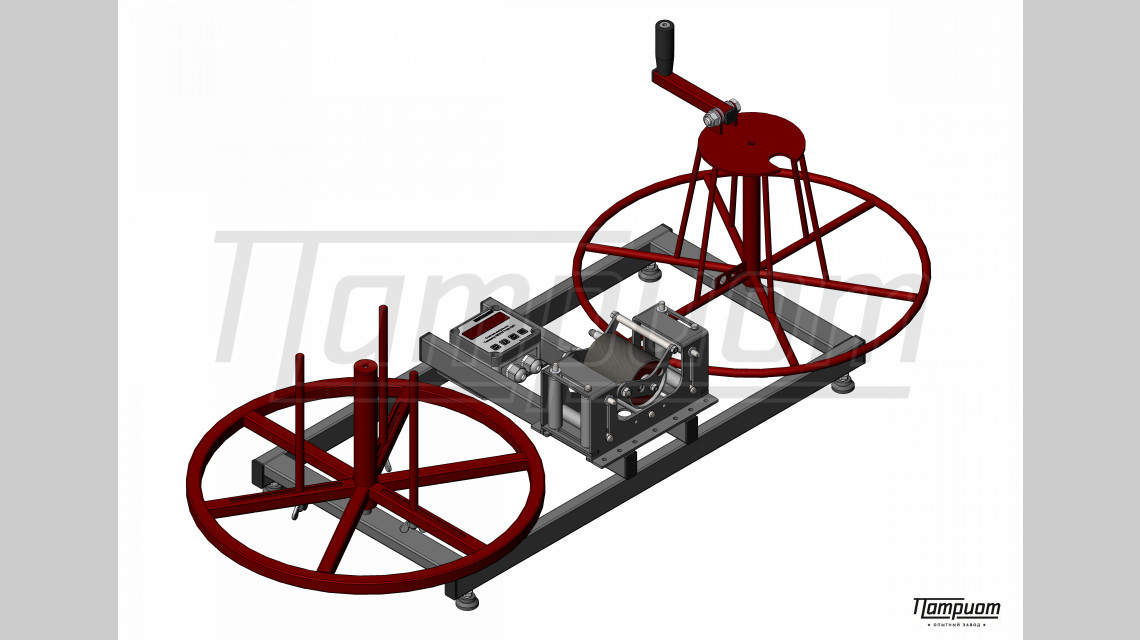

Устройство перемотки кабеля и гофротрубы МПК 0,5-30Р40 Патриот состоит из следующих основных частей: сварная рама на регулируемых винтовых опорах (ножках), подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 40 Патриот, приёмный технологический барабан со складной ручкой.
Порядок проведения отмотки с помощью станка МПК 0,5-30Р40 Патриот: исходная бухта кабеля устанавливается на подающий технологический барабан с раздвижной шейкой свободным концом по направлению к измерителю длины кабеля и гофры МИД 40 Патриот, далее кабель (или гофрированная труба) протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. Вращая приёмный технологический барабан производим перемотку кабеля, на счётчике отображается отмотанная длина. Для съёма готовой бухты достаточно сложить ручку приёмного технологического барабана. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
Комплект поставки отмоточного станка МПК 0,5-30Р40 Патриот:
- сварная рама с четырьмя регулируемыми опорами (ножками) - 1 шт.,
- сварной подающий технологический барабан с раздвижной шейкой - 1 шт.,
- сварной приёмный технологический барабан с конусной шейкой и складной ручкой - 1 шт.,
- измеритель длины кабеля и гофротрубы МИД 40 Патриот - 1 шт.,
- Паспорт - 1 шт.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
