Измеритель длины кабеля МИД 20 Патриот
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Диаметр измеряемого материала
- 1...20 мм
- Напряжение сети
- 220В, 1 ф.
- Принцип измерения длины
- электронно-механический
- Направление счёта
- реверсивное
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 0,1 м
- Погрешность измерения длины, не более
- 1%
- Гарантийный срок
- 12 месяцев
- Габаритные размеры, ДхШхВ
- 150х93х103 мм
- Транспортные габариты
- 200х200х150 мм
- Масса устройства, не более
- 3 кг
Измеритель длины кабеля МИД 20 Патриот производства компании Опытный завод "Патриот" предназначен для подсчёта длины длинномерных материалов, таких как кабель, провод, трос, верёвка, проволока, при мерной отмотке или при инвентаризации склада.
Измеритель длины МИД 20 Патриот может использоваться как самостоятельная единица, однако, чаще всего поставляется в комплекте отмоточного станка типа МПК 0,5-30Р, МПК 0,5-30Рэ или подобных.

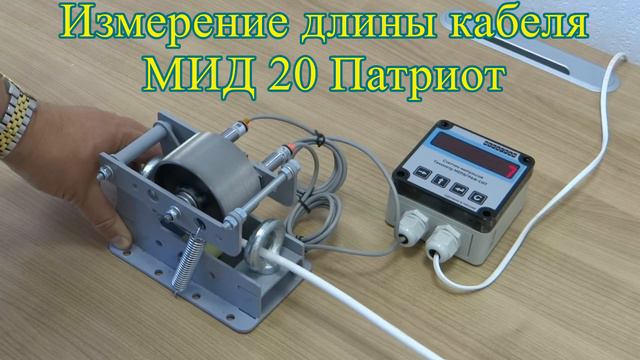

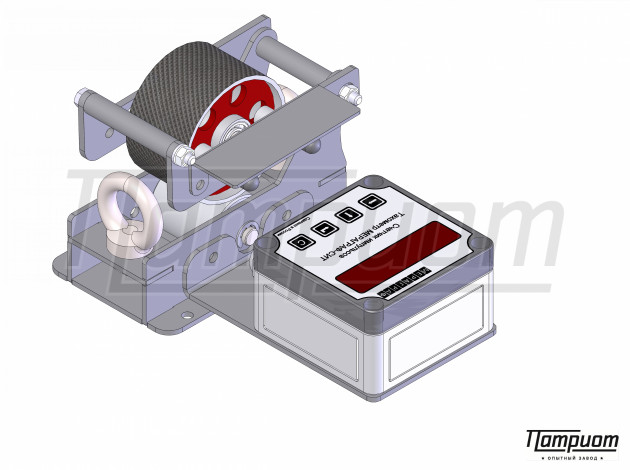

Измеритель длины кабеля МИД 20 Патриот состоит из следующих основных частей: механическая часть с мерным колесом и направляющими втулками, счётчик импульсов Мераграф-СИТ, два индуктивных датчика и шнур питания.
Принцип работы колёсного измерителя длины МИД 20 Патриот: измеряемый материал пропускается через направляющие втулки и оказывается зажатым между мерным колесом и поддерживающим роликом. При протяжке материала происходит вращение мерного колеса, которое фиксируется индуктивными датчиками, передающими сигналы в счётчик импульсов, в котором происходит суммирование импульсов и вывод на экран значения длины.
Использование двух индуктивных датчиков позволяют счётчику понять направление вращения мерного колеса и, соответственно, суммировать или вычитать импульсы.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
Комплект поставки измерителя длины МИД 20 Патриот:
- механическая часть с мерным колесом, поддерживающим роликом и направляющими втулками - 1 шт.,
- индуктивный датчик - 2 шт.,
- счётчик импульсов Мераграф-СИТ - 1 шт.,
- шнур питания с вилкой 220В - 1 шт.,
- Паспорт - 1 шт.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
