Станок для перемотки кабеля и провода МПК 0,6-30Рэ Патриот
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Максимальный диаметр устанавливаемой бухты
- 600 мм
- Минимальный внутренний диаметр исходной бухты
- 110 мм
- Тип измерителя длины
- МИД 20 Патриот
- Диаметр измеряемого материала
- 1...20 мм
- Принцип измерения длины
- электронно-механический
- Направление счёта
- реверсивное
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 0,1 м
- Погрешность измерения длины, не более
- 1%
- Гарантийный срок
- 12 месяцев
- Габаритные размеры, ДхШхВ
- 1680х600х440 мм
- Транспортные габариты
- 1200х600х400 мм
- Масса устройства, не более
- 20 кг
Отмоточный станок МПК 0,6-30Рэ Патриот - достаточно популярная модель перемоточного станка производства Опытного завода "Патриот".
Благодаря увеличенным размерам технологических барабанов, данный станок позволяет работать бухтами большего размера, чем компактные модели типа МПК 0,4-30Рэ и МПК 0,5-30Рэ.
Отмотчик МПК 0,6-30Рэ Патриот позволяет производить мерную отмотку кабеля и провода диаметром до 20 мм с кабельных бухт диаметром до 600 мм и массой до 30 кг.

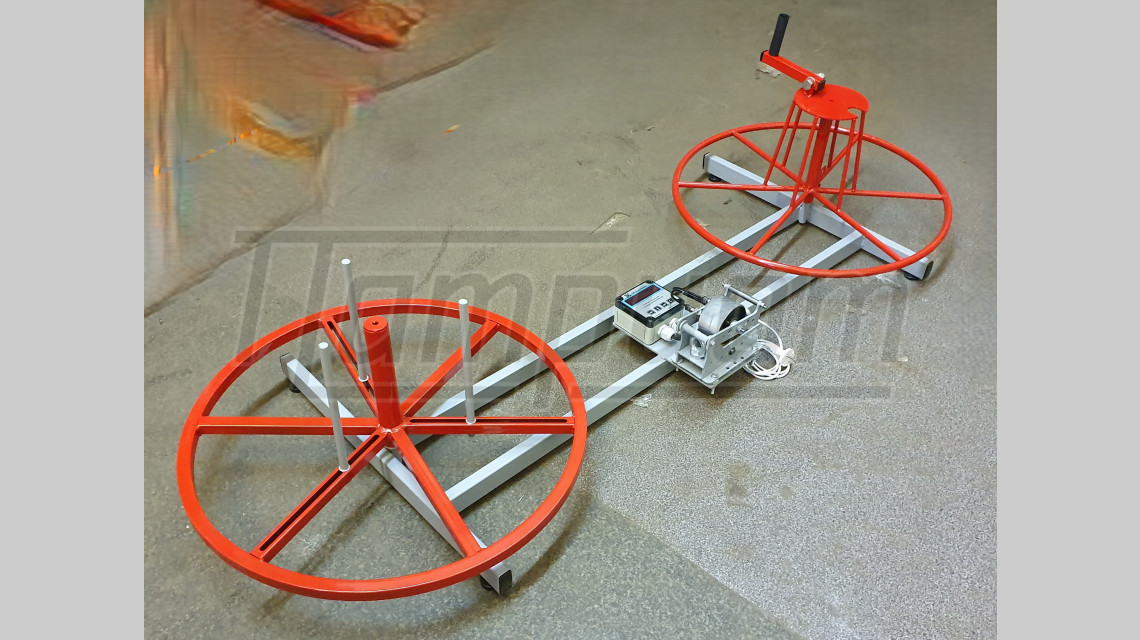

Устройство перемотки кабеля МПК 0,6-30Рэ Патриот состоит из следующих основных частей: сварная рама на регулируемых винтовых опорах (ножках), подающий технологический барабан, измеритель длины кабеля МИД 20 Патриот, приёмный технологический барабан со складной ручкой.
Порядок проведения отмотки с помощью станка МПК 0,6-30Рэ Патриот: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 20 Патриот, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. Вращая приёмный технологический барабан производим перемотку кабеля, на счётчике отображается отмотанная длина. Для съёма готовой бухты достаточно сложить ручку приёмного технологического барабана.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
Комплект поставки отмоточного станка МПК 0,6-30Рэ Патриот:
- сварная рама с четырьмя регулируемыми опорами (ножками) - 1 шт.,
- сварной подающий технологический барабан с конусной шейкой - 1 шт.,
- сварной приёмный технологический барабан с конусной шейкой и складной ручкой - 1 шт.,
- измеритель длины кабеля МИД 20 Патриот - 1 шт.,
- Паспорт - 1 шт.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
