Станок отмотки кабеля и провода с электроприводом МПК 0,5-30П Патриот

Артикул: 010214
• в наличии
85 000 ₽
Устройство отмотки кабеля МПК 0,5-30П Патриот - компактный станок настольного исполнения с электроприводом вращения намоточного барабана, предназначенный для проведения мерных отмоток кабеля и провода диаметром до 20 мм с кабельных бухт диаметром до 500 мм и массой до 30 кг. Благодаря особой конструкции подающего технологического барабана станок позволяет разматывать кабель с нестандартных бухт и даже с катушек. Идеальное решение для магазина розничной продажи кабеля.
Характеристики Подробное описание
Характеристики
Основные характеристики
Страна производитель
Россия
Производитель
Опытный завод "Патриот"
Максимальный диаметр устанавливаемой бухты
500 мм
Минимальный внутренний диаметр исходной бухты
85 мм
Тип измерителя длины
МИД 20 Патриот
Диаметр измеряемого материала
1...20 мм
Принцип измерения длины
электронно-механический
Направление счёта
реверсивное
Тип счётчика
Мераграф-СИТ
Дискретность измерения длины
0,1 м
Погрешность измерения длины, не более
1%
Напряжение сети
220В, 1 ф.
Номинальная мощность привода
0,18 кВт
Скорость вращения привода
10...55 об/мин
Гарантийный срок
12 месяцев
Габаритные размеры
Габаритные размеры, ДхШхВ
1360х500х630 мм
Транспортные габариты
1360х500х590 мм
Масса устройства, не более
40 кг
Подробное описание

Отмоточный станок МПК 0,5-30П Патриот - аналог отмоточного станка МПК 0,5-30Р Патриот и отличается автоматизацией перемоточного процесса.

Отмотчик МПК 0,5-30П Патриот позволяет производить мерную отмотку кабеля и провода диаметром до 20 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 30 кг.

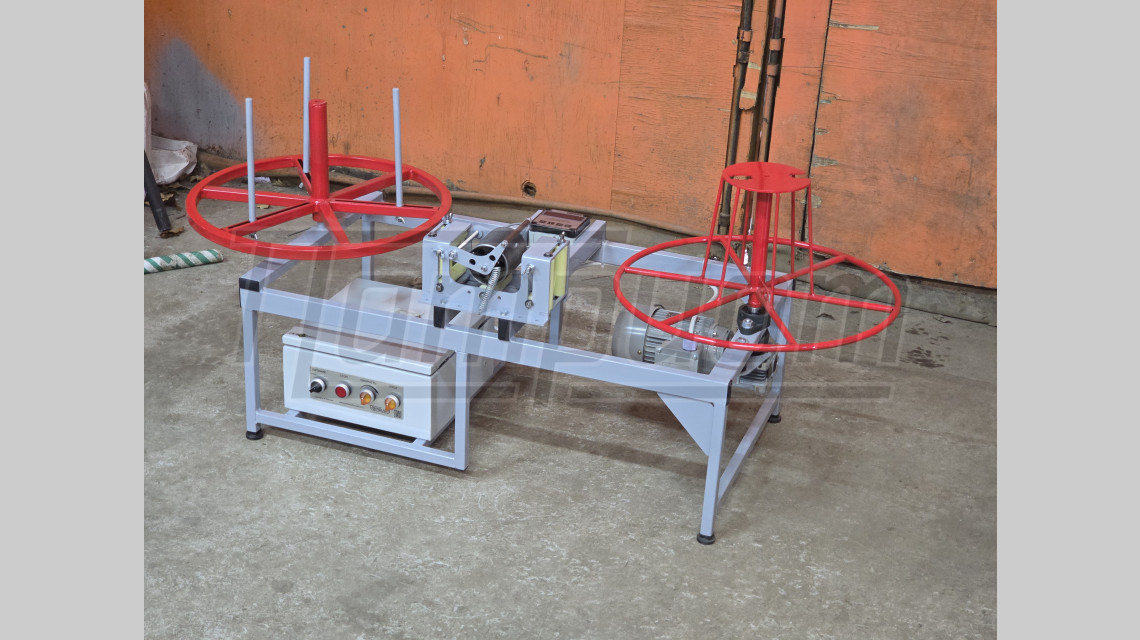

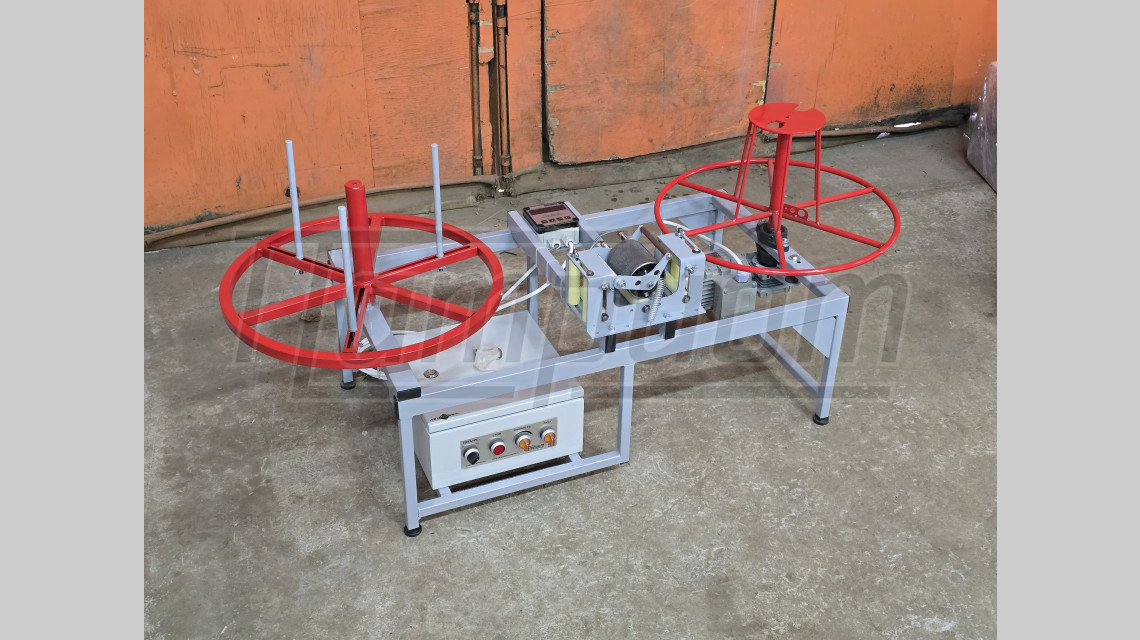

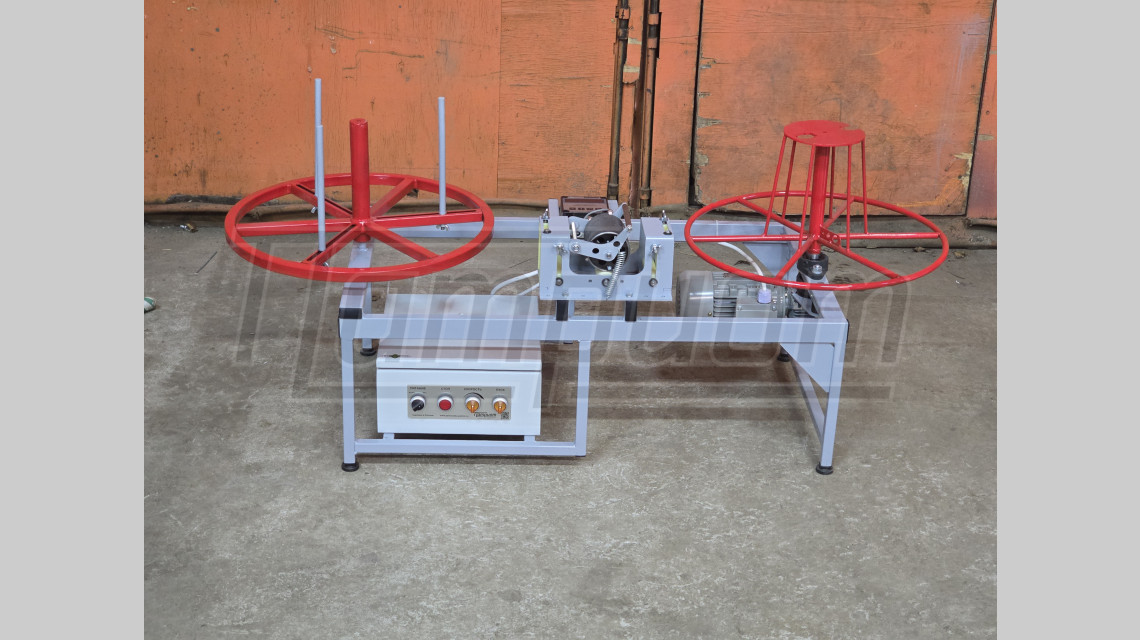

Устройство перемотки кабеля МПК 0,5-30П Патриот состоит из следующих основных частей: усиленная сварная рама на регулируемых винтовых опорах (ножках), подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 20 Патриот, приёмный технологический барабан с конусной шейкой и электропривода на базе червячного мотор-редуктора и преобразователя частоты.

Порядок проведения отмотки с помощью станка МПК 0,5-30П Патриот: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 20 Патриот и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки отмоточного станка МПК 0,5-30П Патриот:

  • усиленная сварная рама с четырьмя регулируемыми опорами (ножками) - 1 шт.,
  • сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
  • сварной приёмный технологический барабан с конусной шейкой - 1 шт.,
  • измеритель длины кабеля МИД 20 Патриот - 1 шт.,
  • электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
  • Паспорт - 1 шт.

Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
