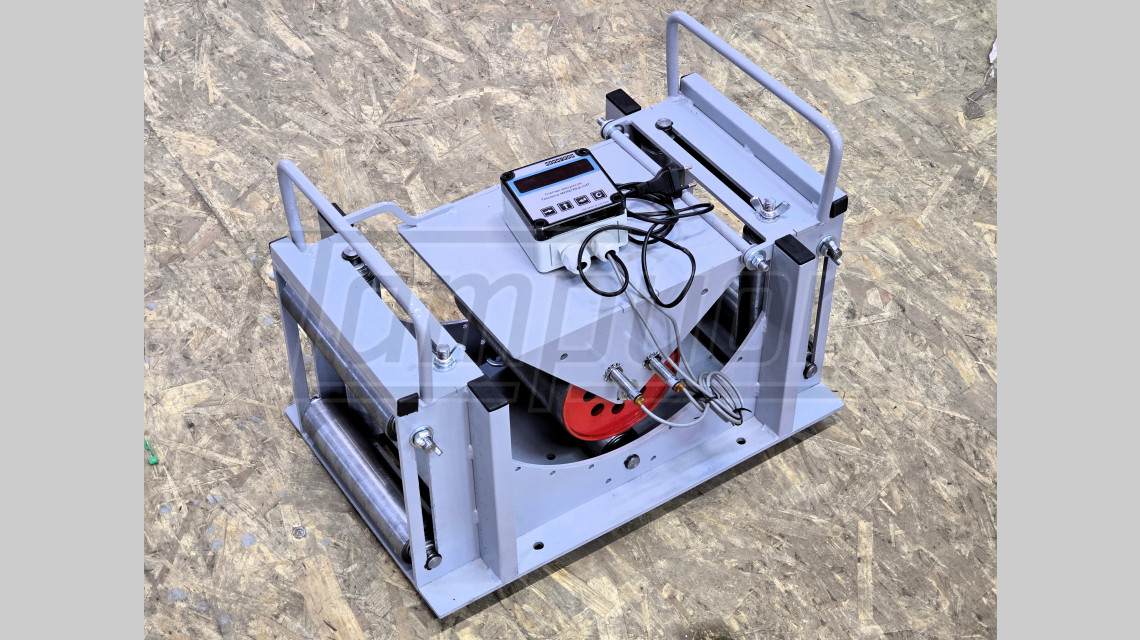

Измеритель длины кабеля МИД 120 Патриот
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Диаметр измеряемого материала
- 5...120 мм
- Напряжение сети
- 220В, 1 ф.
- Принцип измерения длины
- электронно-механический
- Направление счёта
- реверсивное
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 0,1 м
- Погрешность измерения длины, не более
- 1%
- Гарантийный срок
- 12 месяцев
- Габаритные размеры, ДхШхВ
- 500х325х370 мм
- Транспортные габариты
- 500х330х380 мм
- Масса устройства, не более
- 45 кг
Измеритель длины кабеля МИД 120 Патриот производства компании Опытный завод "Патриот" предназначен для подсчёта длины длинномерных материалов, таких как кабель, провод, гофрированная труба, трос, верёвка, проволока диаметром до 120 мм при мерной отмотке или при инвентаризации склада.
Измеритель длины МИД 100 Патриот может использоваться самостоятельно, однако, чаще всего поставляется в комплекте отмоточного станка типа МНК 30-10ФА, МНК 25-7ГС и т.д.
Измеритель длины кабеля МИД 120 Патриот состоит из следующих основных частей: механическая часть с мерным колесом и блоками направляющих роликов на входе и выходе, счётчик импульсов Мераграф-СИТ, два индуктивных датчика и шнур питания.
Принцип работы колёсного измерителя длины МИД 120 Патриот: измеряемый материал пропускается через стальные регулируемые направляющие ролики и оказывается зажатым между мерным колесом и поддерживающим роликом. При протяжке материала происходит вращение мерного колеса, которое фиксируется индуктивными датчиками, передающими сигналы в счётчик импульсов, в котором происходит суммирование импульсов и вывод на экран значения длины.
Использование двух индуктивных датчиков позволяют счётчику понять направление вращения мерного колеса и, соответственно, суммировать или вычитать импульсы.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
Комплект поставки измерителя длины МИД 120 Патриот:
- механическая часть с мерным колесом, поддерживающим роликом и блоком стальных направляющих роликов - 1 шт.,
- индуктивный датчик - 2 шт.,
- счётчик импульсов Мераграф-СИТ - 1 шт.,
- шнур питания с вилкой 220В - 1 шт.,
- Паспорт - 1 шт.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
