Кабельный стеллаж СК 5,8-7 Патриот
Кабельный стеллаж СК 5,8-7 Патриот предназначен для хранения до пяти кабельных барабанов диаметром до 1800 мм и массой до 2000 кг.
На два нижних яруса возможна установка катушек массой до 2000 кг (ось Ø60 мм), на верхние ярусы до 1000 кг (ось Ø48 мм).
Суммарная нагрузка на пролёт - 7000 кг.
Для удобства транспортировки, хранения и монтажа кабельные стеллажи поставляются в разобранном виде.
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Количество устанавливаемых катушек
- 5 шт.
- Диаметр устанавливаемых катушек
- 800...1800 мм
- Максимальная масса барабана (катушки) с кабелем
- 2000/1000 кг
- Ось в комплекте
- Ø48 мм, Ø60 мм
- Шаг перестановки ложементов
- 110 мм
- Гарантийный срок
- 12 месяцев
- Габаритные размеры, ДхШхВ
- 1570х1590х5815 мм
- Транспортные габариты основного пролёта
- 5815х1590х180 мм
- Транспортные габариты дополнительного пролёта
- 5815х1590х120 мм
- Масса основного пролёта
- 420 кг
- Масса дополнительного пролёта
- 370 кг

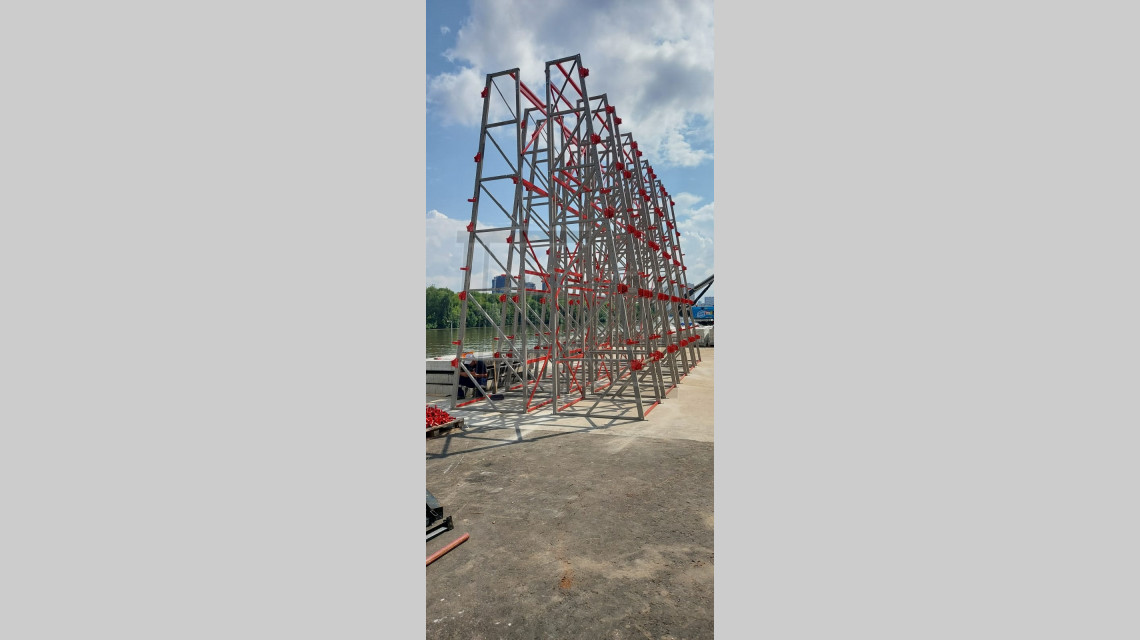

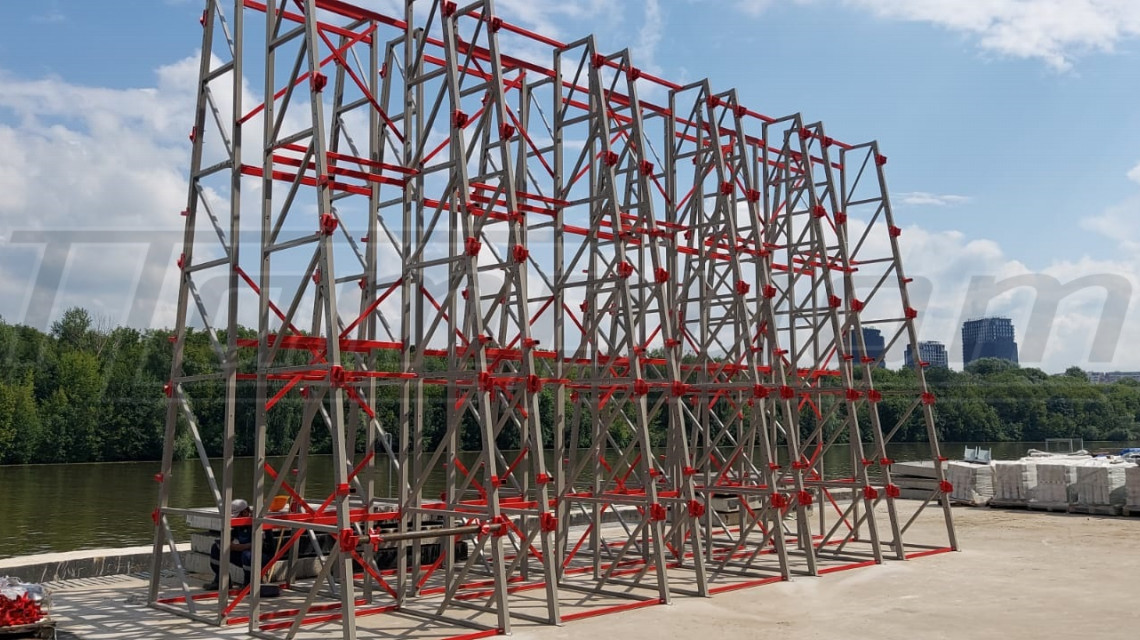

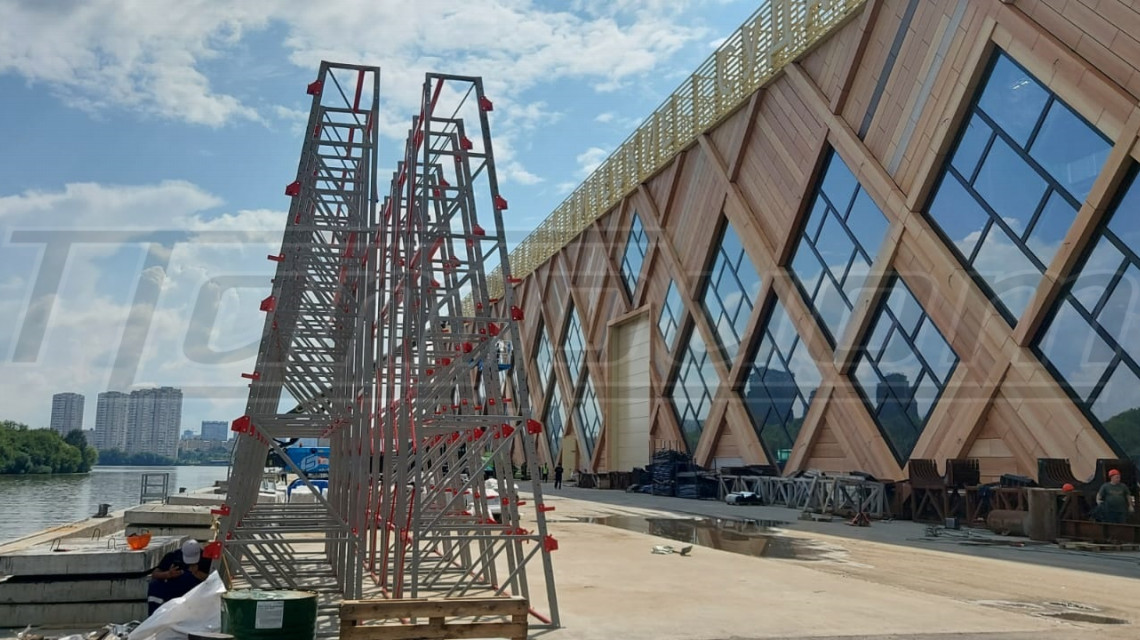

Кабельный стеллаж СК 5, 8-7 Патриот - сборная рамная конструкция, предназначенная для хранения барабанов (катушек) с кабелем.
Модульный принцип сборки подразумевает и позволяет монтировать ряды любой длины.
Стеллажный ряд - совокупность одного основного и любого числа дополнительных пролётов, соединённых между собой. Стеллажный ряд всегда состоит из одного основного и любого количества дополнительных пролётов.
Основной пролёт – совокупность двух боковых рам (боковин), прямых и косых стяжек (раскосин), осей, прижимных башмаков осей, ложементов и подножек, жёстко соединённых крепёжными элементами.
Дополнительный пролёт – совокупность одной боковой рамы, прямых и косых стяжек, осей, прижимных башмаков осей, ложементов и подножек, жёстко соединённых крепёжными элементами между собой и основным пролётом или соседним (предыдущим) дополнительным пролётом.
Кабельные барабаны размещаются на осях, изготовленных из высокопрочной стали, которые устанавливаются в сварные ложементы, закреплённые на боковинах.
Две нижних оси выполнены из целикового круга Ø60 мм и выдерживают катушки с кабелем массой до 2000 кг,
Три верхних оси выполнены из целикового круга Ø48 мм и позволяют устанавливать катушки массой до 1000 кг.
Суммарная грузоподъёмность пролёта составляет 7000 кг.
Для удобства транспортировки, хранения и монтажа кабельные стеллажи поставляются в разобранном виде, метизы и инструкция по сборке идут в комплекте.
Комплект поставки основного пролёта кабельного стеллажа СК 5, 8-7 Патриот:
- сварная боковина - 2 шт.,
- стяжка нижняя - 2 шт.,
- стяжка - 7 шт.,
- раскосина задняя - 3 шт.,
- ложемент для установки оси Ø48 мм - 6 шт.,
- ось Ø48 мм - 3 шт.,
- башмак поджимной к оси Ø48 мм - 6 шт.,
- ложемент для установки оси Ø60 мм - 4 шт.,
- ось Ø60 мм - 2 шт.,
- башмак поджимной к оси Ø60 мм - 4 шт.,
- Паспорт с инструкцией по сборке - 1 шт.
Комплект поставки дополнительного пролёта кабельного стеллажа СК 5, 8-7 Патриот:
- сварная боковина - 1 шт.,
- стяжка нижняя - 2 шт.,
- стяжка - 7 шт.,
- раскосина задняя - 3 шт.,
- ложемент для установки оси Ø48 мм - 3 шт.,
- ось Ø48 мм - 3 шт.,
- башмак поджимной к оси Ø48 мм - 6 шт.,
- ложемент для установки оси Ø60 мм - 2 шт.,
- ось Ø60 мм - 2 шт.,
- башмак поджимной к оси Ø60 мм - 4 шт.
Все стеллажи производства Опытного завода "Патриот" выпускаются под заказ. По этой причине возможно внесение изменений в конструкцию без существенного изменения стоимости.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
