Станок мерной отмотки кабеля и провода с автоматическим раскладчиком МПК 0,6-0,5-30ПМ2 Патриот
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Максимальный диаметр устанавливаемой бухты
- 500 мм
- Минимальный внутренний диаметр исходной бухты
- 85 мм
- Тип измерителя длины
- МИД 20 Патриот
- Диаметр измеряемого материала
- 1...20 мм
- Принцип измерения длины
- электронно-механический
- Направление счёта
- реверсивное
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 0,1 м
- Погрешность измерения длины, не более
- 1%
- Напряжение сети
- 220В, 1 ф.
- Номинальная мощность привода
- 0,18 кВт
- Скорость вращения привода
- 10...55 об/мин
- Гарантийный срок
- 12 месяцев
- Габаритные размеры, ДхШхВ
- 1860х600х810 мм
- Масса устройства, не более
- 60 кг
Отмоточный станок МПК 0,6-0,5-30ПМ2 Патриот - аналог отмоточного станка МПК 0,5-30П Патриот и отличается наличием синхронного раскладчика и расширенными функциями подающего и приёмного барабанов.
Кабелеотмотчик МПК 0,6-0,5-30ПМ2 Патриот позволяет производить мерную отмотку кабеля и провода диаметром до 20 мм с кабельных бухт и катушек диаметром до 600 мм и массой до 30 кг.

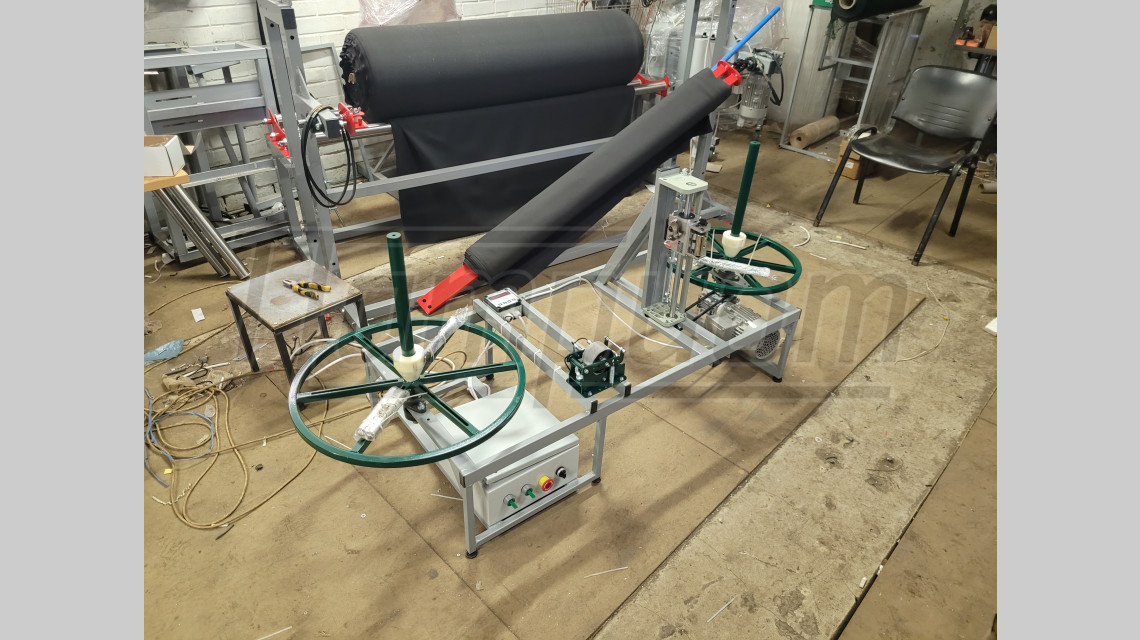

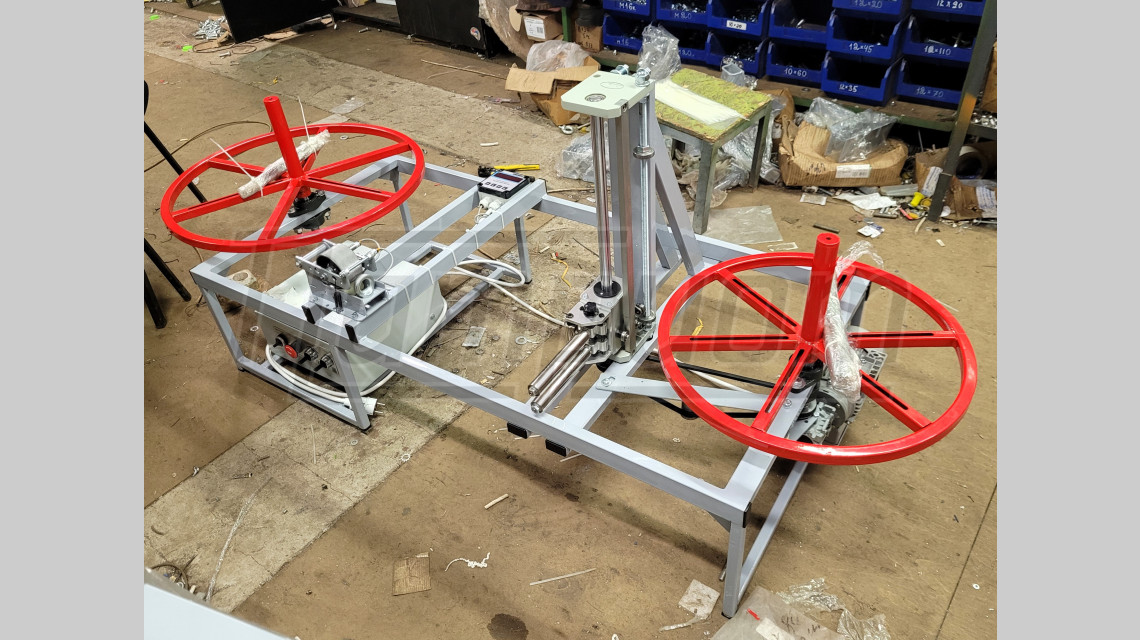

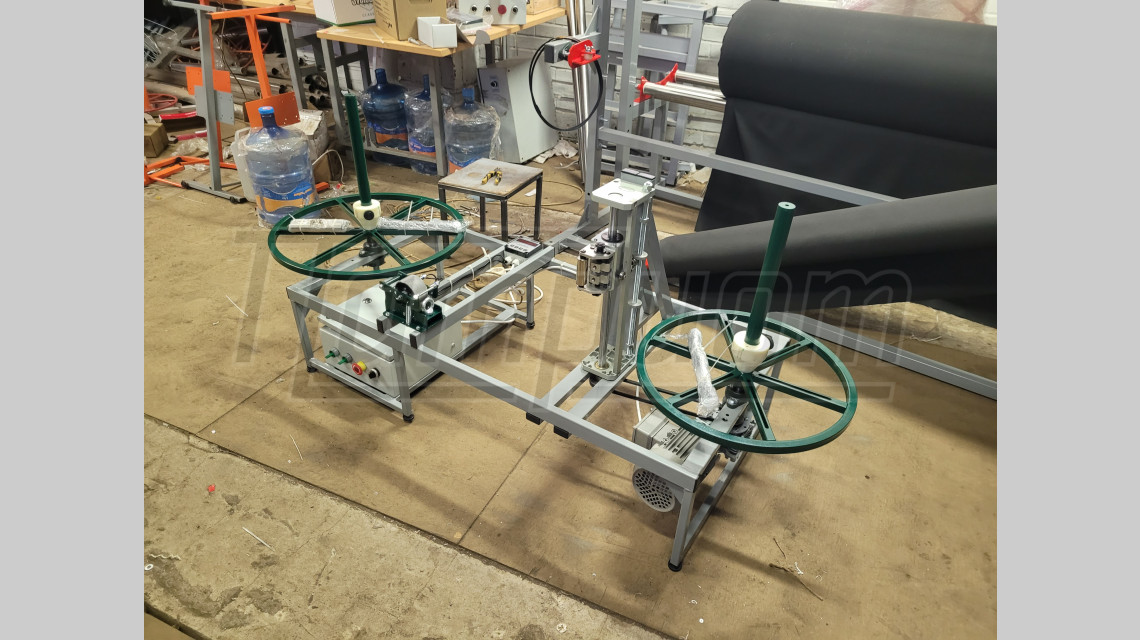

Устройство перемотки кабеля МПК 0,6-0,5-30ПМ2 Патриот состоит из следующих основных частей: усиленная сварная рама на регулируемых винтовых опорах (ножках), подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 20 Патриот, приёмный технологический барабан с раздвижной шейкой, электропривода на базе червячного мотор-редуктора и преобразователя частоты и синхронного раскладчика, обеспечивающего равномерное распределение перематываемого материала по висоте (ширине) отматываемой бухты/катушки.
Порядок проведения отмотки с помощью станка МПК 0,6-0,5-30ПМ2 Патриот: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 20 Патриот и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел, каретку раскладчика и закрепляется на приёмной технологическом барабане (или на катушке, установленной на него). С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. Шаг раскладки выставляется на каретке раскладчика. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
Комплект поставки отмоточного станка МПК 0,6-0,5-30ПМ2 Патриот:
- усиленная сварная рама с четырьмя регулируемыми опорами (ножками) - 1 шт.,
- сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
- сварной приёмный технологический барабан с тремя раздвижными спицами - 1 шт.,
- измеритель длины кабеля МИД 20 Патриот - 1 шт.,
- электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
- автоматический синхронный раскладочный механизм - 1 шт.,
- Паспорт - 1 шт.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
