Станок отмотки кабеля и провода с электроприводом МПК 0,5-30ПМ Патриот
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Максимальный диаметр устанавливаемой бухты
- 500 мм
- Минимальный внутренний диаметр исходной бухты
- 85 мм
- Внутренний диаметр формируемой бухты
- 90...390 мм
- Тип измерителя длины
- МИД 20 Патриот
- Диаметр измеряемого материала
- 1...20 мм
- Принцип измерения длины
- электронно-механический
- Направление счёта
- реверсивное
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 0,1 м
- Погрешность измерения длины, не более
- 1%
- Напряжение сети
- 220В, 1 ф.
- Номинальная мощность привода
- 0,18 кВт
- Скорость вращения привода
- 10...55 об/мин
- Гарантийный срок
- 12 месяцев
- Габаритные размеры, ДхШхВ
- 1360х500х630 мм
- Транспортные габариты
- 1360х500х590 мм
- Масса устройства, не более
- 40 кг
Отмоточный станок МПК 0,5-30ПМ Патриот - аналог отмоточного станка МПК 0,5-30П Патриот и отличается конструкцией приёмного барабана с 6 раздвижными спицами, позволяющего изменять внутренний диаметр формируемой бухты.
Отмотчик МПК 0,5-30ПМ Патриот позволяет производить мерную отмотку кабеля и провода диаметром до 20 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 30 кг.

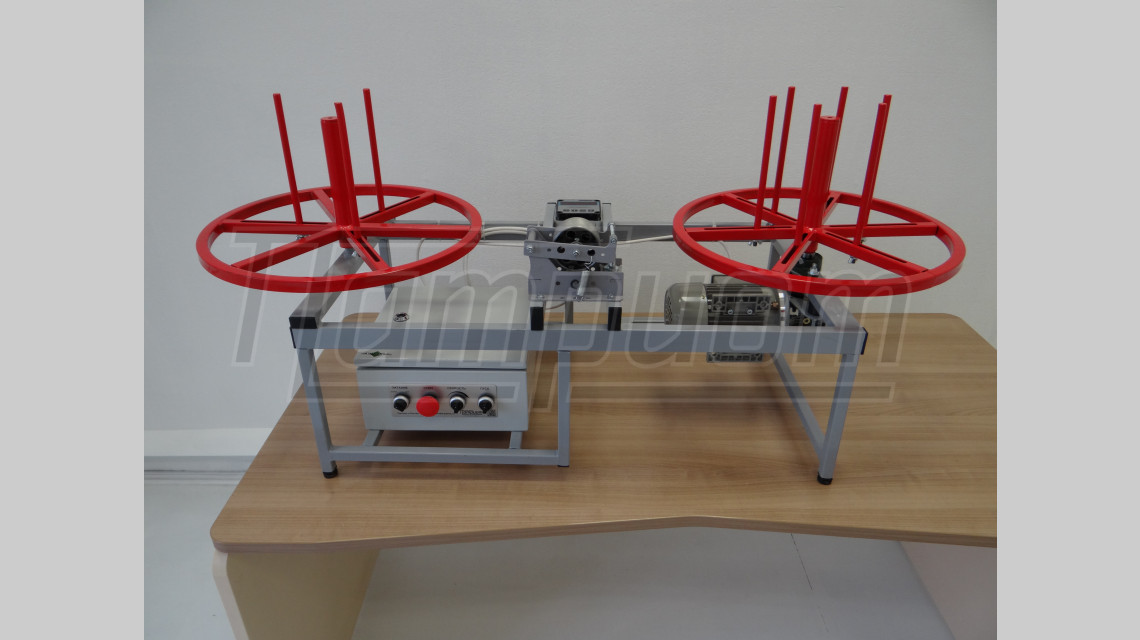

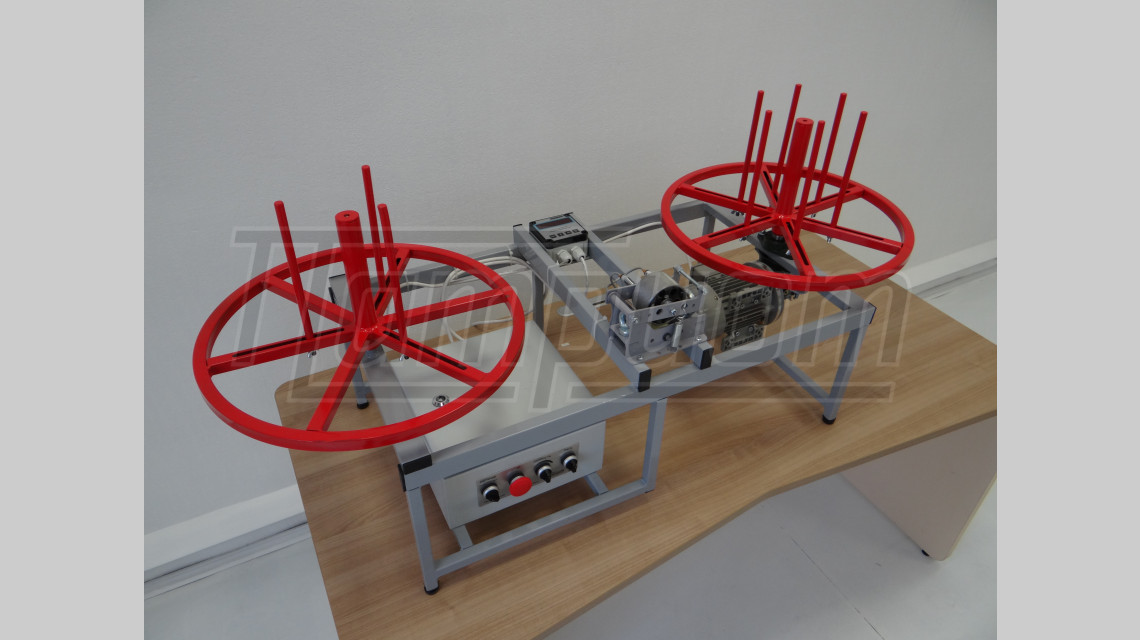

Устройство перемотки кабеля МПК 0,5-30ПМ Патриот состоит из следующих основных частей: усиленная сварная рама на регулируемых винтовых опорах (ножках), подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 20 Патриот, приёмный технологический барабан с регулируемой шейкой и электропривод на базе червячного мотор-редуктора и преобразователя частоты.
Порядок проведения отмотки с помощью станка МПК 0,5-30П Патриот: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 20 Патриот и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
Комплект поставки отмоточного станка МПК 0,5-30ПМ Патриот:
- усиленная сварная рама с четырьмя регулируемыми опорами (ножками) - 1 шт.,
- сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
- сварной приёмный технологический барабан с шестью раздвижными спицами - 1 шт.,
- измеритель длины кабеля МИД 20 Патриот - 1 шт.,
- электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
- Паспорт - 1 шт.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
