Станок отмотки кабеля и провода с электроприводом МПК 0,6-0,5-50ПК Патриот

Артикул: 010227
• в наличии
135 000 ₽
Станок МПК 0,6-0,5-50ПК предназначен для проведения мерных отмоток кабеля диаметром до 40 мм с кабельных бухт/мотков диаметром до 600 мм и катушек массой до 50 кг в бухты диаметром до 500 мм и высотой 220 мм. Станок состоит из сварной рамы, подающего технологического барабана, подающей оси, приёмного технологического барабана с электроприводом с управлением на базе преобразователя частоты и раскладочного механизма (ручного раскладчик кабеля), совмещённого с измерителем длины МИД 40 Патриот и колесных опор. Благодаря особой конструкции подающего технологического барабана станок позволяет разматывать кабель с нестандартных бухт и даже с катушек. Идеальное решение для магазина розничной продажи кабеля. Колёсные опоры позволяют легко перемещать станок по территории склада или магазина.
Характеристики Подробное описание
Характеристики
Основные характеристики
Страна производитель
Россия
Производитель
Опытный завод "Патриот"
Максимальный диаметр устанавливаемой бухты
600 мм
Минимальный внутренний диаметр исходной бухты
90 мм
Тип измерителя длины
МИД 40 Патриот
Диаметр измеряемого материала
1...40 мм
Принцип измерения длины
электронно-механический
Направление счёта
реверсивное
Тип счётчика
Мераграф-СИТ
Дискретность измерения длины
0,1 м
Погрешность измерения длины, не более
1%
Напряжение сети
220В, 1 ф.
Номинальная мощность привода
0,4 кВт
Скорость вращения привода
10...55 об/мин
Размер технологического барабана, dxDxL
500х220х200 мм
Максимальная ширина катушки
420 мм
Максимальная масса катушки
50 кг
Максимальная масса бухты
50 кг
Гарантийный срок
12 месяцев

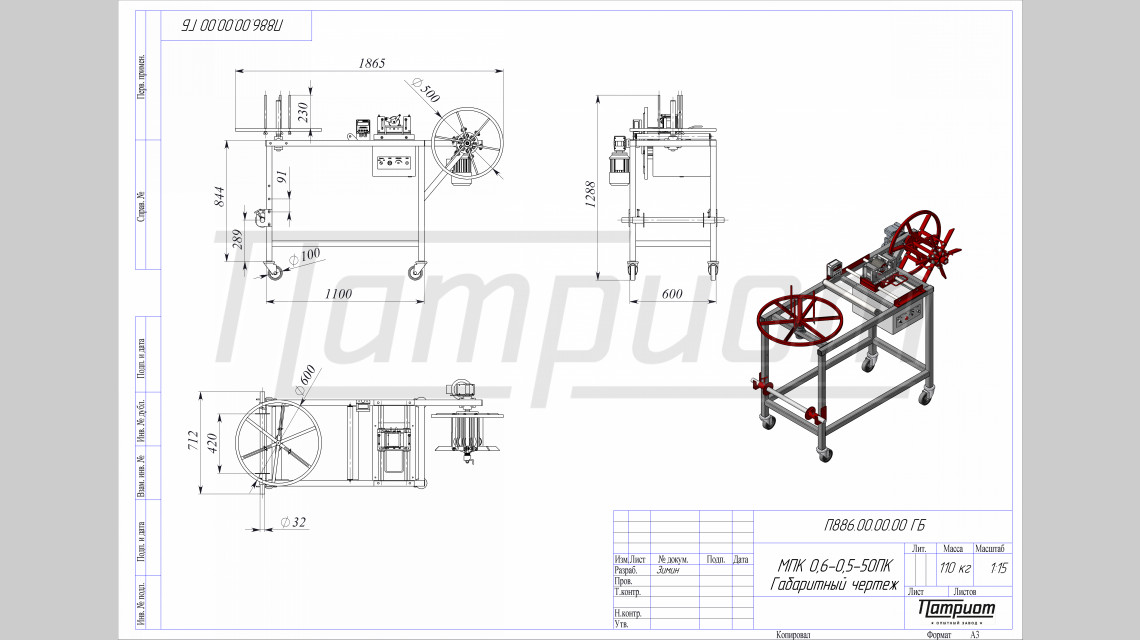

Габаритные размеры
Габаритные размеры, ДхШхВ
1865х720х1300 мм
Транспортные габариты
1865х720х1300 мм
Масса устройства, не более
110 кг
Подробное описание

Отмоточный станок МПК 0,6-0,5-50ПК Патриот позволяет производить мерную отмотку кабеля и провода диаметром до 40 мм с кабельных бухт и катушек диаметром до 600 мм и массой до 50 кг в бухты диаметром до 500 мм и высотой 220 мм.

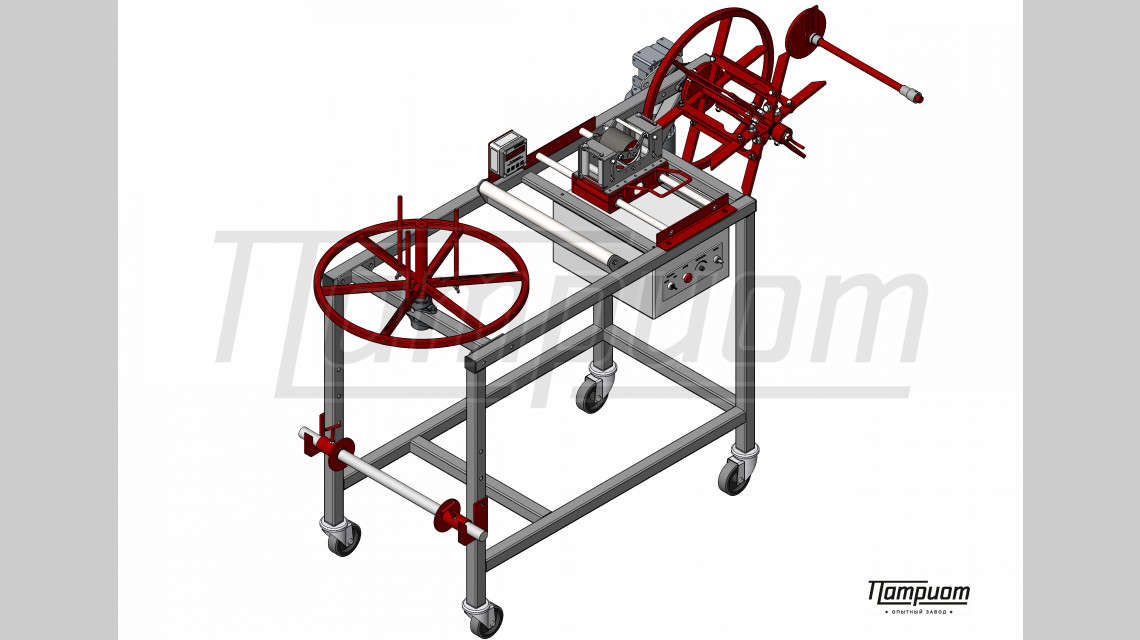

Устройство перемотки кабеля МПК 0,6-0,5-50ПК Патриот состоит из следующих основных частей: усиленная сварная рама на колёсных опорах, подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 40 Патриот, бухта, электропривод на базе червячного мотор-редуктора и преобразователя частоты.

Порядок проведения отмотки с помощью станка МПК 0,6-0,5-50ПК Патриот: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 40 Патриот и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на складном технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки отмоточного станка МПК 0,6-0,5-50ПК Патриот:

  • усиленная сварная рама - 1 шт.,
  • сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
  • складной технологический барабан - 1 шт.,
  • измеритель длины кабеля МИД 40 Патриот - 1 шт.,
  • электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
  • поворотный ролик с тормозным механизмом - 4 шт.,
  • Паспорт - 1 шт.

Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
