Устройство перемотки кабеля МПК 0,5-100РКМ1 Патриот
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Максимальный диаметр устанавливаемой бухты
- 500 мм
- Минимальный внутренний диаметр исходной бухты
- 90 мм
- Максимальная масса бухты
- 100 кг
- Тип измерителя длины
- МИД 40 Патриот
- Диаметр измеряемого материала
- 1...40 мм
- Принцип измерения длины
- электронно-механический
- Направление счёта
- реверсивное
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 0,1 м
- Погрешность измерения длины, не более
- 1%
- Гарантийный срок
- 12 месяцев
- Габаритные размеры, ДхШхВ
- 1560х700х1115 мм
- Транспортные габариты
- 1270х700х850 мм
- Масса устройства, не более
- 45 кг
Отмоточный станок МПК 0,5-100РКМ1 Патриот - усиленная версия отмоточного станка МПК 0,5-30РК Патриот и предназначен для работы с бухтами массой до 100 кг.
Благодаря высокой раме на поворотных колёсных опорах с тормозными механизмами нет необходимости в выделении стационарного рабочего места и стола, т.к. станок легко перемещается к зоне проведения отмоточных работ.
Отмотчик МПК 0,5-100РКМ1 Патриот на колёсах позволяет производить мерную отмотку кабеля и провода диаметром до 40 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 100 кг.

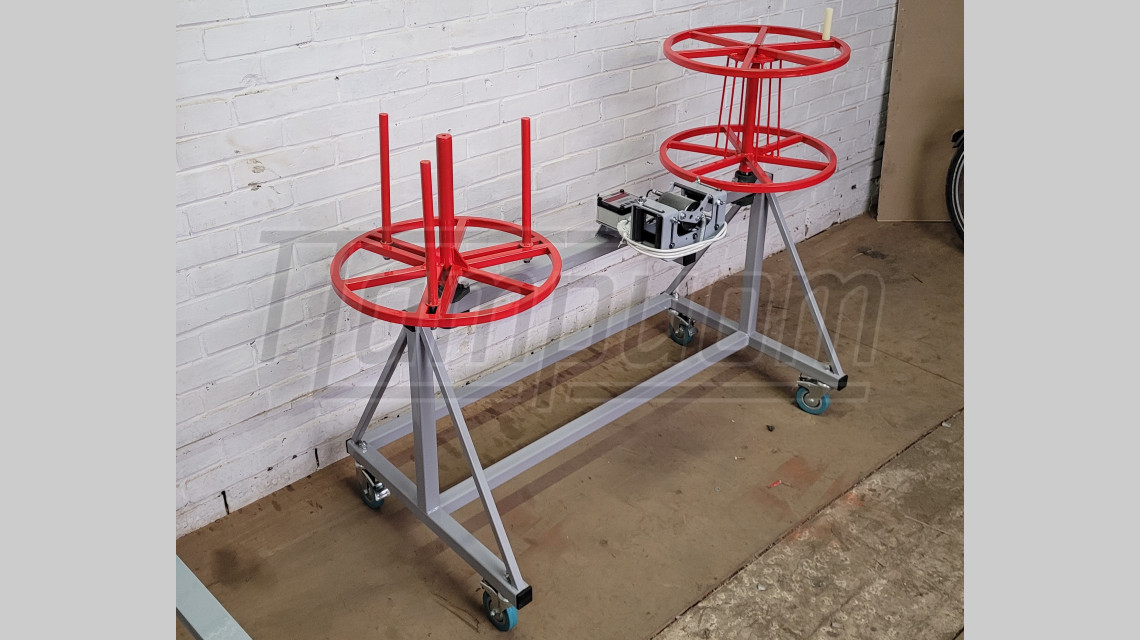

Устройство перемотки кабеля МПК 0,5-100РКМ1 Патриот состоит из следующих основных частей: мощная сварная рама, подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 40 Патриот, приёмный технологический барабан с верхней прижимной крышкой, поворотные колёсные опоры с тормозными механизмами.
Порядок проведения отмотки с помощью станка МПК 0,5-100РКМ1 Патриот: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 40 Патриот и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. Вращая приёмный технологический барабан производим перемотку кабеля, на счётчике отображается отмотанная длина. Для съёма готовой бухты достаточно сложить ручку приёмного технологического барабана. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.
Дискретность счёта в базовом исполнении составляет 0, 1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0, 2%.
Комплект поставки отмоточного станка МПК 0,5-100РКМ1 Патриот:
- разборная стальная рама - 1 шт.,
- сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
- сварной приёмный технологический барабан с конусной шейкой и прижимной крышкой - 1 шт.,
- измеритель длины кабеля МИД 40 Патриот - 1 шт.,
- ролик на поворотном кронштейне с тормозом - 4 шт.,
- Паспорт - 1 шт.
Станки типа МПК РК Патриот всегда в наличии на складе (производстве) компании Опытный завод "Патриот" в Санкт-Петербурге. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) отмоточный станок МПК 0,5-100РКМ1 Патриот можно через Корзину или Быстрый заказ.
Специалисты Опытного завода "Патриот" готовы ответить на любые вопросы по телефону или через электронную почту.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
