Устройство перемотки кабеля МПК 0,5-30РК40 Патриот
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Максимальный диаметр устанавливаемой бухты
- 500 мм
- Минимальный внутренний диаметр исходной бухты
- 90 мм
- Тип измерителя длины
- МИД 40 Патриот
- Диаметр измеряемого материала
- 1...40 мм
- Принцип измерения длины
- электронно-механический
- Направление счёта
- реверсивное
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 0,1 м
- Погрешность измерения длины, не более
- 1%
- Гарантийный срок
- 12 месяцев
- Габаритные размеры, ДхШхВ
- 1340х500х1010 мм
- Транспортные габариты
- 900х500х900 мм
- Масса устройства, не более
- 21 кг
Отмоточный станок МПК 0,5-30РК40 Патриот является одним из самых компактных перемоточных станков из линейки серийно выпускаемого оборудования для перемотки кабеля и провода производства Опытного завода "Патриот".
Благодаря высокой раме на поворотных колёсных опорах с тормозными механизмами нет необходимости в выделении стационарного рабочего места и стола.
Отмотчик МПК 0,5-30РК40 Патриот на колёсах позволяет производить мерную отмотку кабеля и провода диаметром до 40 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 30 кг.

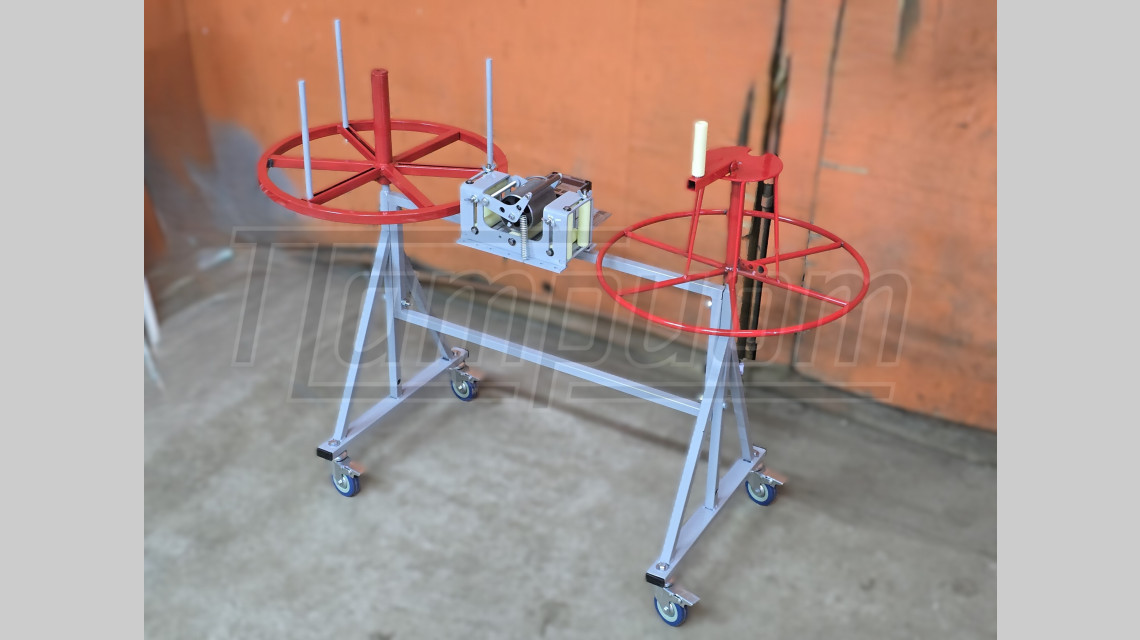

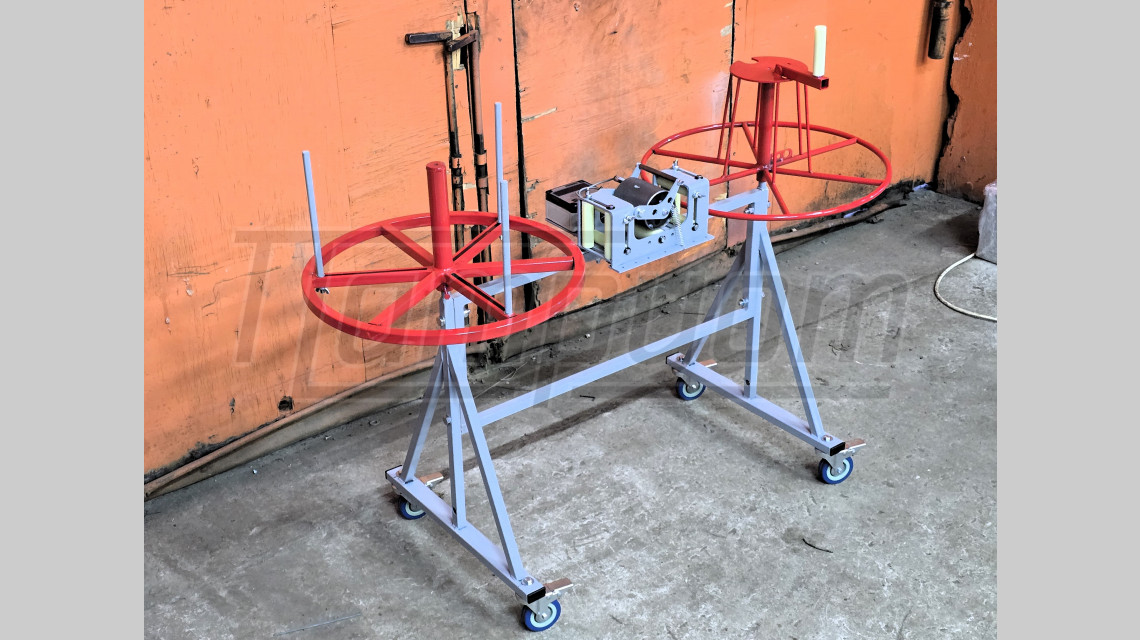

Устройство перемотки кабеля МПК 0,5-30РК40 Патриот состоит из следующих основных частей: стальная рама, подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 40 Патриот, приёмный технологический барабан со складной ручкой, поворотные колёсные опоры с тормозными механизмами.
Порядок проведения отмотки с помощью станка МПК 0,5-30РК40 Патриот: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 40 Патриот и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. Вращая приёмный технологический барабан производим перемотку кабеля, на счётчике отображается отмотанная длина. Для съёма готовой бухты достаточно сложить ручку приёмного технологического барабана. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
Комплект поставки отмоточного станка МПК 0,5-30РК40 Патриот:
- стальная рама - 1 шт.,
- сварной подающий технологический барабан с тремя раздвижными спицами - 1 шт.,
- сварной приёмный технологический барабан с конусной шейкой и складной ручкой - 1 шт.,
- измеритель длины кабеля МИД 40 Патриот - 1 шт.,
- ролик на поворотном кронштейне с тормозом - 4 шт.,
- Паспорт - 1 шт.
Для минимизации стоимости доставки и хранения, кабелеотмотчики серии МПК РК Патриот поставляются в разобранном виде.
Станки модели МПК 0,5-30РК40 Патриот всегда в наличии на складе (производстве) компании Опытный завод "Патриот" в Санкт-Петербурге. Доставка в регионы осуществляется силами транспортных компаний. Заказать (купить) отмоточный станок МПК 0,5-30РК40 Патриот можно через Корзину или Быстрый заказ.
Специалисты Опытного завода "Патриот" готовы ответить на любые вопросы по телефону или через электронную почту.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
