Станок для отмотки кабеля в бухту МНК 0,8-0,1ПМ Патриот
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Напряжение сети
- 220В, 1 ф.
- Номинальная мощность привода
- 0,75 кВт
- Скорость вращения привода
- 10...55 об/мин
- Размер технологического барабана, dxDxL
- 300х800х200 мм
- Максимальная масса бухты
- 100 кг
- Тип измерителя длины
- МИД 40
- Принцип измерения длины
- электронно-механический
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 0,1 м
- Погрешность измерения длины, не более
- 1%
- Тип раскладчика
- ручной
- Гарантийный срок
- 12 месяцев
- Габаритные размеры, ДхШхВ
- 1215х860х1080 мм
- Транспортные габариты
- 870х860х920 мм
- Масса устройства, не более
- 90 кг

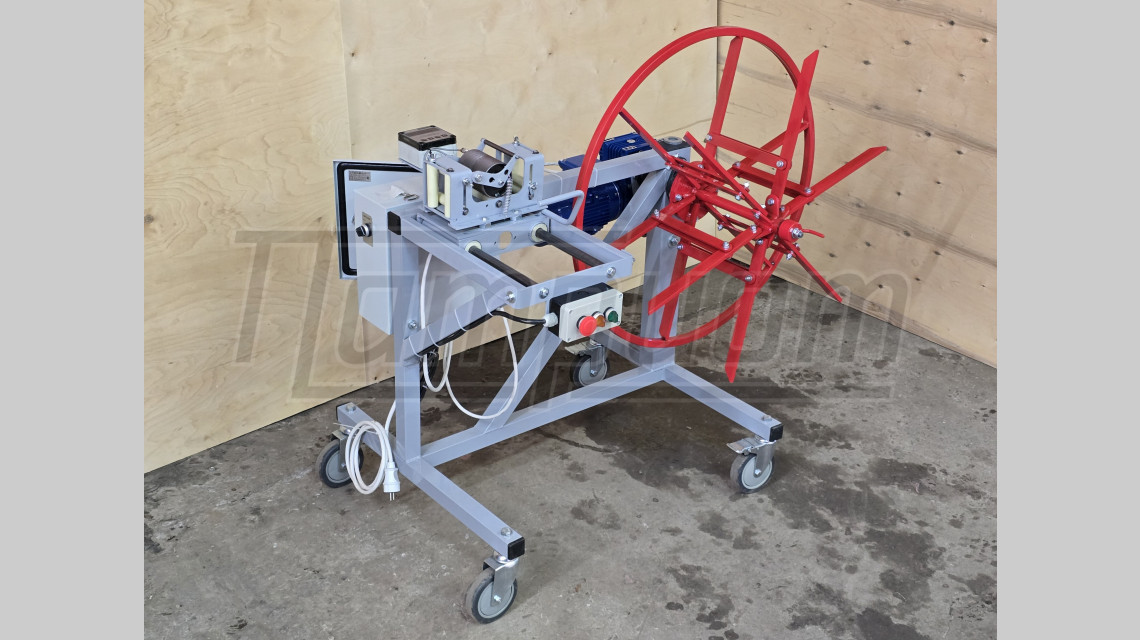

Станок МНК 0, 8-0,1ПМ Патриот - приводной мобильный бухтовщик малого класса.
Устройство перемотки кабеля МНК 0, 8-0,1ПМ позволяет производить мерные отмотки кабельно-проводниковой продукции (кабеля, провода), троса, стального каната и прочих длинномерных материалов в бухты диаметром до 800 мм и массой до 100 кг.
Благодаря наличию колёсных опор с тормозными механизмами, станок легко перемещать по территории склада или к месту проведения отмотки.
Ручной раскладчик кабеля обеспечивает возможность равномерной раскладки материала по ширине технологического барабана, позволяя формировать бухты (мотки) с хорошей плотностью намотки и отличным товарным видом.
В стандартном исполнении станок МПК 0, 8-0,1ПМ Патриот комплектуется измерителем длины МИД 40 Патриот и позволяет производить мерную отмотку и перемотку материала диаметром 1-40 мм. По желанию заказчика измеритель длины МИД 40 Патриот может быть заменен на измерители МИД 20 Патриот или МИД 70М Патриот.
Станок МНК 0, 8-0,1ПМ Патриот состоит из следующих основных узлов: сварная рама на колёсных опорах, складной технологический барабан, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, ручной раскладочный механизм и измеритель длины МИД 40 Патриот.
Порядок проведения отмотки с помощью устройства перемотки кабеля МНК 0, 8-0,1ПМ Патриот: отматываемый материал пропускается через механическую часть измерителя длины МИД 40 Патриот, установленную на каретке ручного раскладчика и фиксируется на складном технологическом барабане, с помощью кнопок, расположенных на пульте управления, запускается привод станка и выставляется скорость отмотки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие материала происходит путём складывания технологического барабана.
Комплект поставки станка МНК 0, 8-0,1ПМ Патриот:
- сварная рама - 1 шт.,
- складной технологический барабан - 1 шт.,
- электропривод (мотор-редуктор, щит управления с преобразователем частоты, пульт управления) - 1 шт.,
- измеритель длины МИД 40 Патриот - 1 шт.,
- ручной раскладочный механизм - 1 шт.,
- поворотная роликовая опора с тормозным механизмом - 4 шт.,
- Паспорт - 1 шт.
Возможные дополнительные опции к отмотчику МНК 0, 8-0,1ПМ Патриот:
- ось для отмотки кабеля на катушки (барабаны),
- автоматический несинхронный раскладчик кабеля,
- автоматический синхронный раскладчик кабеля, позволяющий производить намотку материала виток-к-витку,
- замена измерителя длины МИД 40 Патриот на МИД 20 Патриот или МИД 70М Патриот.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
