Станок для перемотки кабеля МПК 0,6-0,5-50ПК-СР Патриот

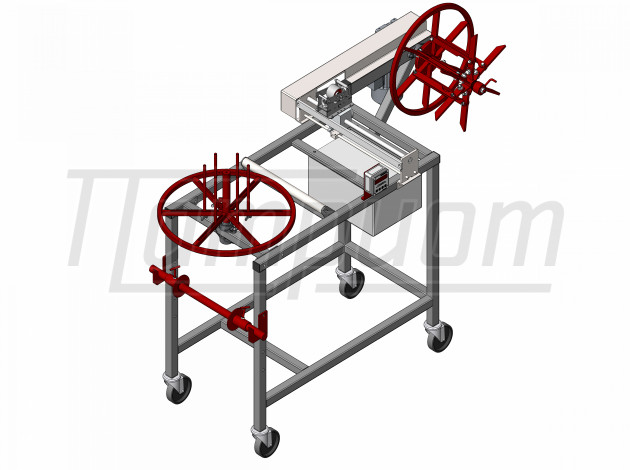

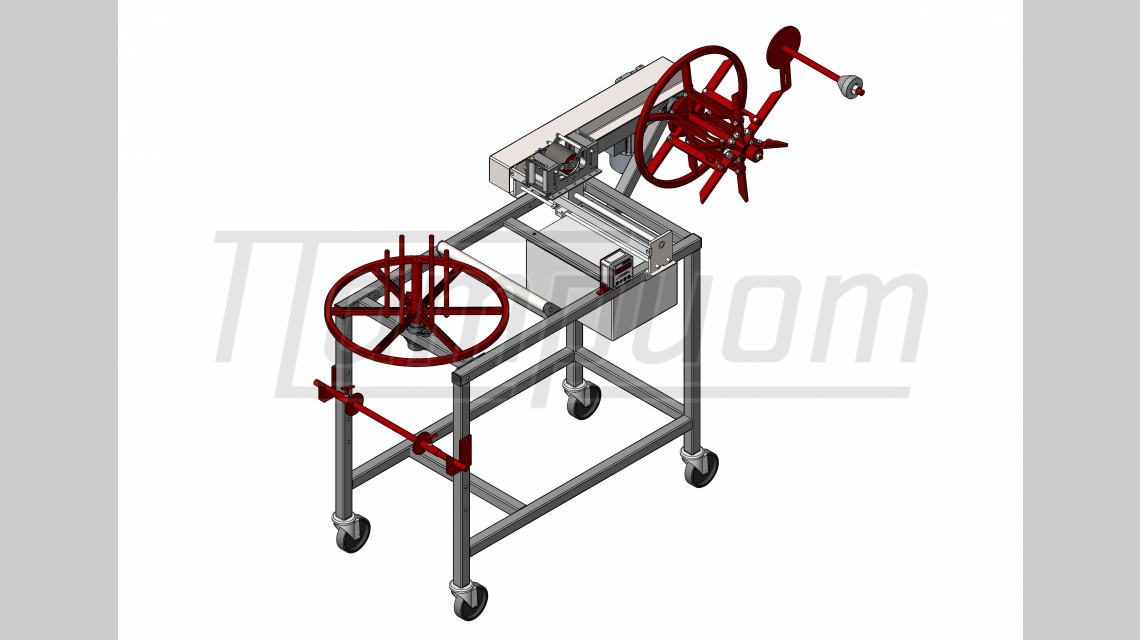

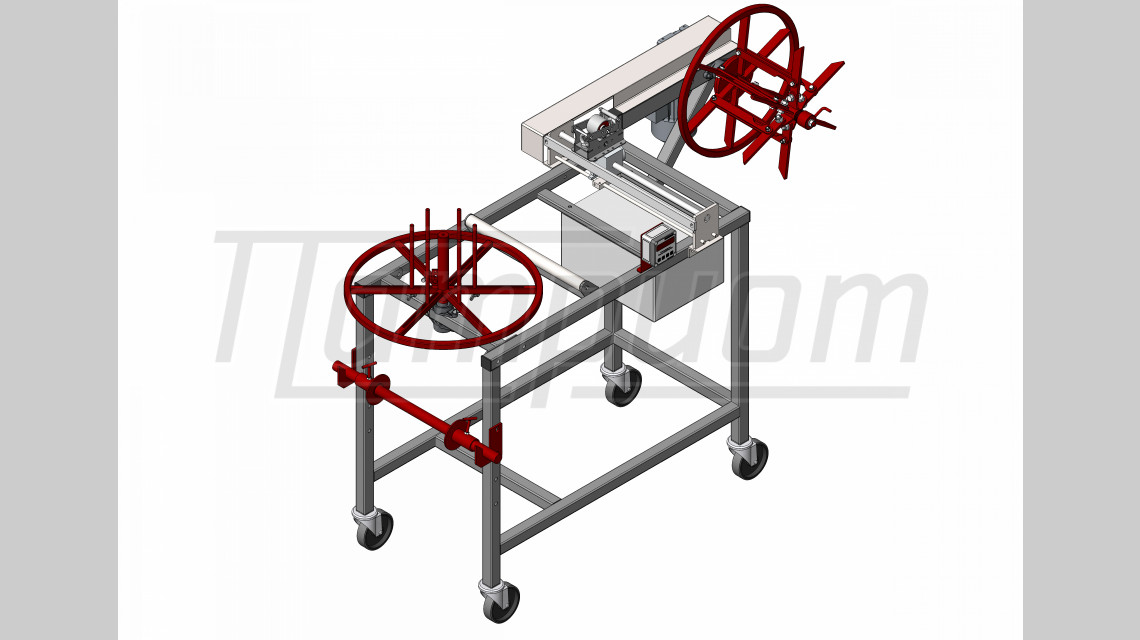

Станок состоит из сварной рамы, подающего технологического барабана, подающей оси, приёмного технологического барабана с электроприводом с управлением на базе преобразователя частоты и раскладочного механизма (синхронного раскладчика кабеля), совмещённого с измерителем длины МИД 20 Патриот и колесных опор.
- Страна производитель
- Россия
- Производитель
- Опытный завод "Патриот"
- Напряжение сети
- 220 В, 1ф.
- Номинальная мощность привода
- 0,37 кВт
- Скорость вращения привода
- 10...55 об/мин
- Размер технологического барабана, dxDxL
- 220х500х200 мм
- Максимальная масса бухты
- 50 кг
- Диаметр исходной бухты
- до 600 мм
- Максимальная ширина исходной катушки
- 320 мм
- Максимальная масса исходной катушки
- 50 кг
- Максимальная масса исходной бухты
- 30 кг
- Тип измерителя длины
- МИД 20
- Диаметр перематываемого материала
- 1...20 мм
- Принцип измерения длины
- электронно-механический
- Тип счётчика
- Мераграф-СИТ
- Дискретность измерения длины
- 0,1 м
- Погрешность измерения длины, не более
- 1%
- Тип раскладчика
- автоматический синхронный
- Гарантийный срок
- 12 месяцев

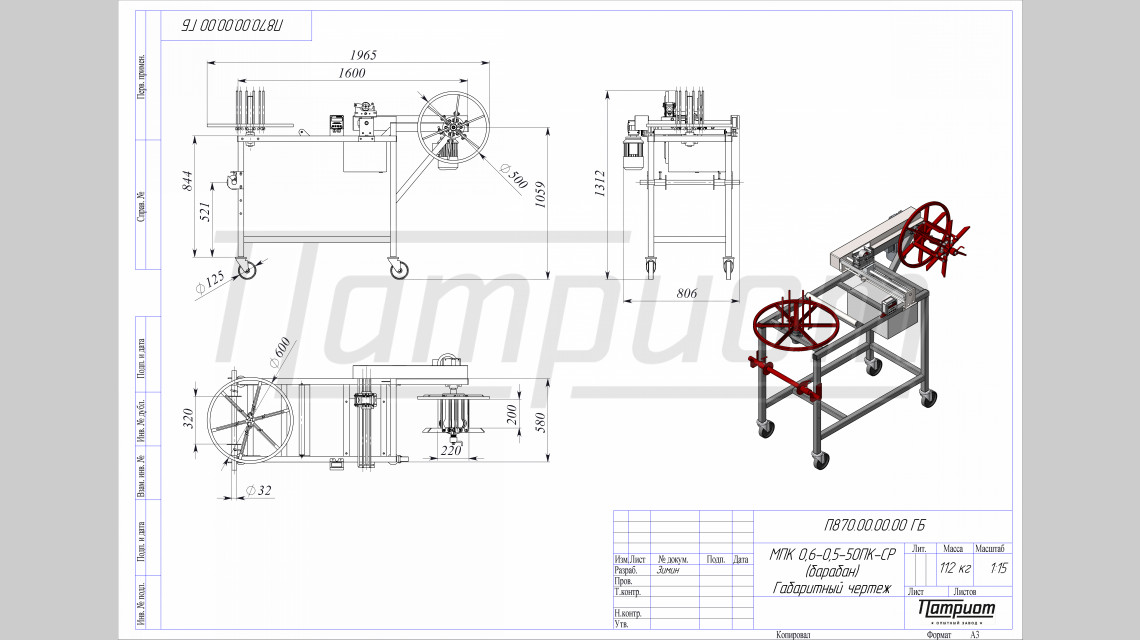

- Габаритные размеры, ДхШхВ
- 1965х806х1312 мм
- Транспортные габариты
- 1965х806х1312 мм
- Масса устройства, не более
- 112 кг
Станок МПК 0,6-0,5-50ПК-СР Патриот - приводной мобильный бухтовщик малого класса.
Устройство перемотки кабеля МПК 0,6-0,5-50ПК-СР с синхронным раскладчиком позволяет производить мерные отмотки кабельно-проводниковой продукции (кабеля, провода), троса, стального каната и прочих длинномерных материалов в бухты диаметром до 500 мм и массой до 50 кг.
Благодаря наличию колёсных опор с тормозными механизмами, станок легко перемещать по территории склада или к месту проведения отмотки.
Автоматический синхронный раскладчик кабеля обеспечивает возможность равномерной раскладки материала по ширине технологического барабана виток-к-витку, позволяя формировать бухты (мотки) с хорошей плотностью намотки и отличным товарным видом.
В стандартном исполнении станок МПК 0,6-0,5-50ПК-СР комплектуется измерителем длины МИД 20 Патриот и позволяет производить мерную отмотку и перемотку материала диаметром 1-20 мм. По желанию заказчика измеритель длины МИД 20 Патриот может быть заменен на измерители МИД 40 Патриот или МИД 70М Патриот.
Порядок проведения отмотки с помощью станка МПК 0,6-0,5-50ПК-СР Патриот: исходная бухта кабеля устанавливается на подающий технологический барабан с раздвижной шейкой свободным концом по направлению к измерителю длины кабеля МИД 20 Патриот, далее кабель протягивается через механическую часть измерительного узла, установленную на каретке автоматического раскладчика и фиксируется на складном приёмном технологическом барабане. С помощью кнопок, расположенных на пульте управления, запускается привод станка и выставляется скорость отмотки, автоматический синхронный раскладчик при этом позволяет производить равномерную намотку материала виток-к-витку. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие материала происходит путём складывания технологического барабана.
Комплект поставки отмоточного станка МПК 0,6-0,5-50ПК-СР Патриот:
- сварная рама - 1 шт.,
- сварной подающий технологический барабан с раздвижной шейкой - 1 шт.,
- ось с прижимными башмаками для навешивания катушки – 1 шт.,
- складной приёмный технологический барабан с ручкой - 1 шт.,
- электропривод (мотор-редуктор, щит управления с преобразователем частоты, пульт управления) - 1 шт.,
- измеритель длины кабеля МИД 20 Патриот - 1 шт.,
- автоматический синхронный раскладочный механизм - 1 шт.,
- поворотная роликовая опора с тормозным механизмом - 4 шт.,
- Паспорт - 1 шт.
Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.
На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
