Станок для отмотки кабеля в бухту МНК 0,5-50Р Патриот

Станок МНК 0,5-50Р Патриот - мобильный бухтовщик с ручным приводом малого класса.

Устройство перемотки кабеля МНК 0,5-50Р позволяет производить мерные отмотки кабельно-проводниковой продукции (кабеля, провода), троса, стального каната и прочих длинномерных материалов в бухты диаметром до 500 мм и массой до 50 кг.

Благодаря наличию колёсных опор с тормозными механизмами, станок легко перемещать по территории склада или к месту проведения отмотки.

Ручной раскладчик кабеля обеспечивает возможность равномерной раскладки материала по ширине технологического барабана, позволяя формировать бухты (мотки) с хорошей плотностью намотки и отличным товарным видом.

В стандартном исполнении станок МПК 0,5-50Р комплектуется измерителем длины МИД 40 Патриот и позволяет производить мерную отмотку и перемотку материала диаметром 1-40 мм. По желанию заказчика измеритель длины МИД 40 Патриот может быть заменен на измерители МИД 20 Патриот или МИД 70М Патриот.

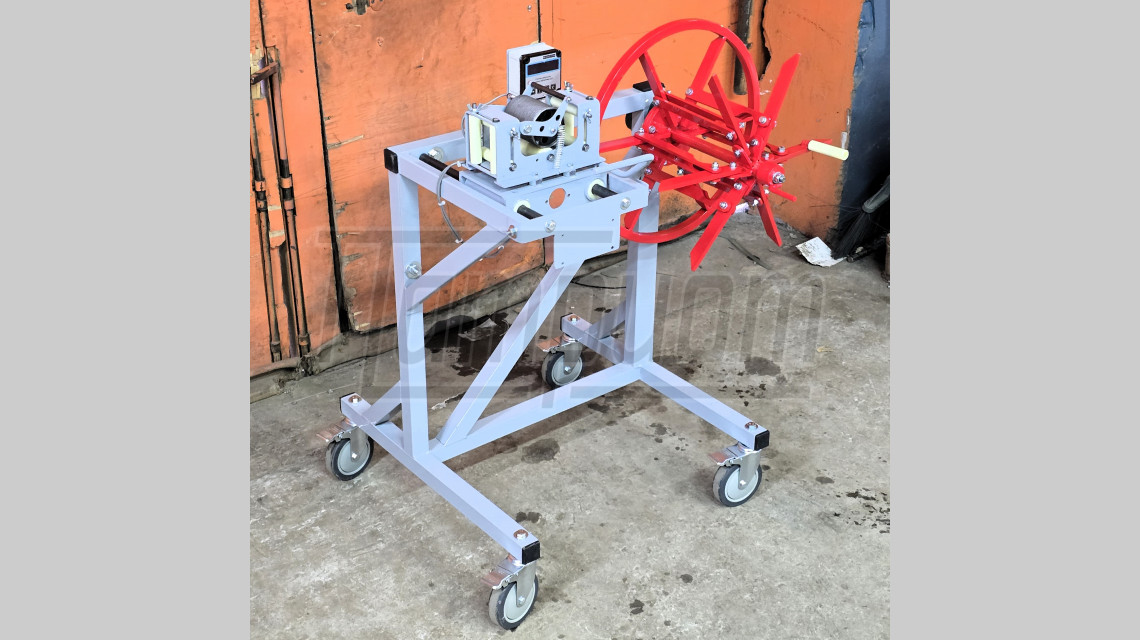

Станок МНК 0,5-50Р Патриот состоит из следующих основных узлов: сварная рама на колёсных опорах, складной технологический барабан с ручкой для вращения, ручной раскладочный механизм и измеритель длины МИД 40 Патриот.

Порядок проведения отмотки с помощью устройства перемотки кабеля МНК 0,5-50Р Патриот: отматываемый материал пропускается через механическую часть измерителя длины МИД 40 Патриот, установленную на каретке ручного раскладчика и фиксируется на складном технологическом барабане, с помощью ручки вращательным движением производим намотку кабеля на барабан. По достижению заданной длины отмотки материал отрезается. Снятие материала происходит путём складывания технологического барабана.

Комплект поставки станка МНК 0,5-50Р Патриот:

• сварная рама - 1 шт.,
• складной технологический барабан с ручкой - 1 шт.,
• измеритель длины МИД 40 Патриот - 1 шт.,
• ручной раскладочный механизм - 1 шт.,
• поворотная роликовая опора с тормозным механизмом - 4 шт.,
• Паспорт - 1 шт.

Возможные дополнительные опции к отмотчику МНК 0,5-50Р Патриот:

• ось для отмотки кабеля на катушки (барабаны),
• замена измерителя длины МИД 40 Патриот на МИД 20 Патриот или МИД 70М Патриот,
• подающий технологический барабан на кронштейне для отмотки из бухт.

Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
