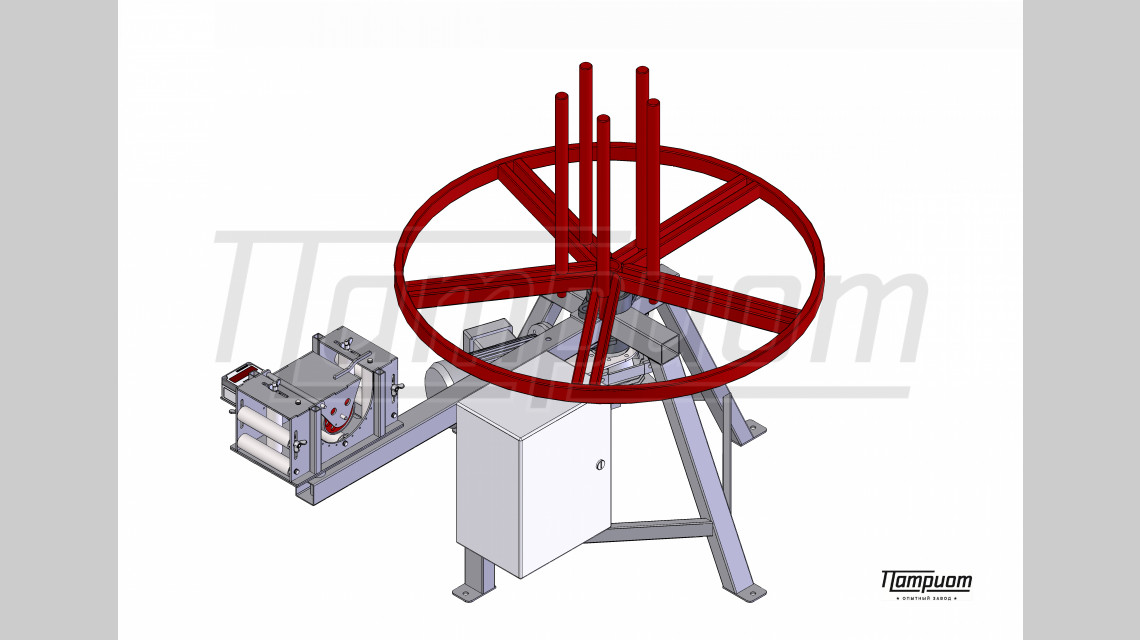

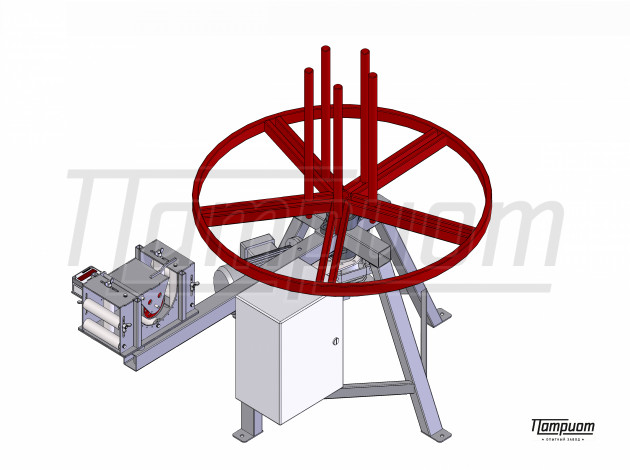

Станок для отмотки кабеля в бухту МНК 1-0,3ВП Патриот

Артикул: 010318
• в наличии
170 000 ₽
Устройство МНК 1-0,3ВП Патриот - стационарный станок, предназначенный для проведения мерных отмоток кабеля, провода, троса и прочих подобных длинномерных материалов в бескаркасные бухты (мотки). Станок МНК 1-0,3ВП Патриот в базовом исполнении комплектуется измерителем длины кабеля МИД 70М Патриот и позволяет отматывать материал диаметром до 70 мм в кабельные бухты диаметром до 1000 мм и массой до 300 кг.
Характеристики Подробное описание
Характеристики
Основные характеристики
Страна производитель
Россия
Производитель
Опытный завод "Патриот"
Напряжение сети
220В, 1 ф.
Номинальная мощность привода
1,1 кВт
Скорость вращения привода
10...55 об/мин
Размер технологического барабана, dxDxL
1000х1000х450 мм
Максимальная масса бухты
300 кг
Тип измерителя длины
МИД 70М Патриот
Принцип измерения длины
электронно-механический
Тип счётчика
Мераграф-СИТ
Дискретность измерения длины
0,1 м
Погрешность измерения длины, не более
1%
Тип раскладчика
ручной
Гарантийный срок
12 месяцев

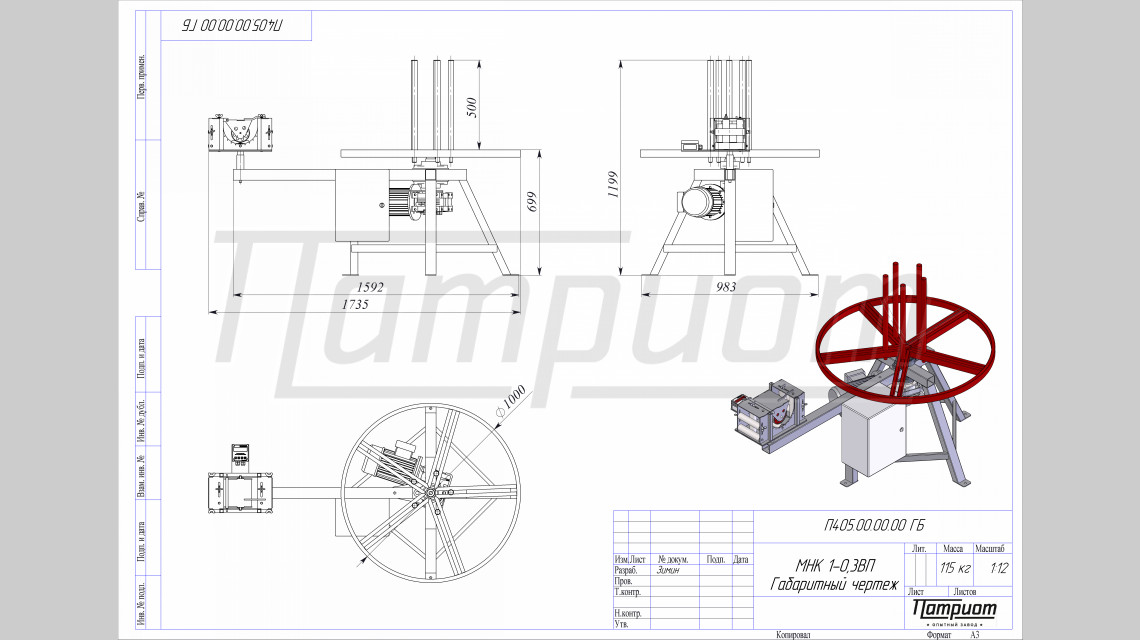

Габаритные размеры
Габаритные размеры, ДхШхВ
1735х1000х1200 мм
Транспортные габариты
1600х1000х900 мм
Масса устройства, не более
115 кг
Подробное описание

Станок МНК 1-0,3ВП Патриот - приводной стационарный бухтовщик среднего класса.

Устройство перемотки кабеля МНК 1-0,3ВП позволяет производить мерные отмотки кабельно-проводниковой продукции (кабеля, провода), троса, стального каната и прочих длинномерных материалов в бухты диаметром до 1000 мм и массой до 300 кг.

В стандартном исполнении станок МПК 1-0,3ВП Патриот комплектуется измерителем длины МИД 70М Патриот и позволяет производить мерную отмотку и перемотку материала диаметром 1-70 мм. По желанию заказчика измеритель длины МИД 70М Патриот может быть заменен на измеритель МИД 100 Патриот.

Станок МНК 1-0,3ПМ Патриот состоит из следующих основных узлов: сварная рама, технологический барабан с раздвижной шейкой, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, ручной раскладочный механизм и измеритель длины МИД 70М Патриот.

Порядок проведения отмотки с помощью устройства перемотки кабеля МНК 1-0,3ВП Патриот: отматываемый материал пропускается через механическую часть измерителя длины МИД 70М Патриот, установленную на раме и фиксируется на технологическом барабане, с помощью кнопок, расположенных на пульте управления, запускается привод станка и выставляется скорость отмотки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие материала происходит путём поднятия его с технологического барабана.

Комплект поставки станка МНК 1-0,3ПМ Патриот:

  • сварная рама - 1 шт.,
  • технологический барабан с раздвижной шейкой - 1 шт.,
  • электропривод (мотор-редуктор, щит управления с преобразователем частоты, пульт управления) - 1 шт.,
  • измеритель длины МИД 70М Патриот - 1 шт.,
  • Паспорт - 1 шт.

Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию, производимую компанией Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
