Станок для отмотки кабеля в бухту МНК 0,5-50ПМ Патриот

• в наличии
80 000 ₽
Станок МНК 0,5-50ПМ Патриот - мобильное устройство, предназначенное для проведения мерных отмоток кабеля, провода, троса и прочих подобных длинномерных материалов в бескаркасные бухты (мотки). Станок МНК 0,5-50ПМ Патриот в базовом исполнении комплектуется измерителем длины кабеля МИД 40 Патриот и позволяет отматывать материал диаметром до 40 мм в кабельные бухты диаметром до 500 мм и массой до 50 кг. Для свободного перемещения по складу станок комплектуется поворотными колёсными роликами с тормозными механизмами.
Характеристики Подробное описание
С этим товаром также заказывают
Характеристики
Основные характеристики
Страна производитель
Россия
Производитель
Опытный завод "Патриот"
Напряжение сети
220В, 1ф.
Номинальная мощность привода
0,37 кВт
Скорость вращения привода
10...55 об/мин
Размер технологического барабана, dxDxL
220х500х200 мм
Максимальная масса бухты
50 кг
Тип измерителя длины
МИД 40
Принцип измерения длины
электронно-механический
Тип счётчика
Мераграф-СИТ
Дискретность измерения длины
0,1 м
Погрешность измерения длины, не более
1%
Тип раскладчика
ручной
Гарантийный срок
12 месяцев
Габаритные размеры
Габаритные размеры, ДхШхВ
925х860х920 мм
Масса устройства, не более
80 кг
Подробное описание

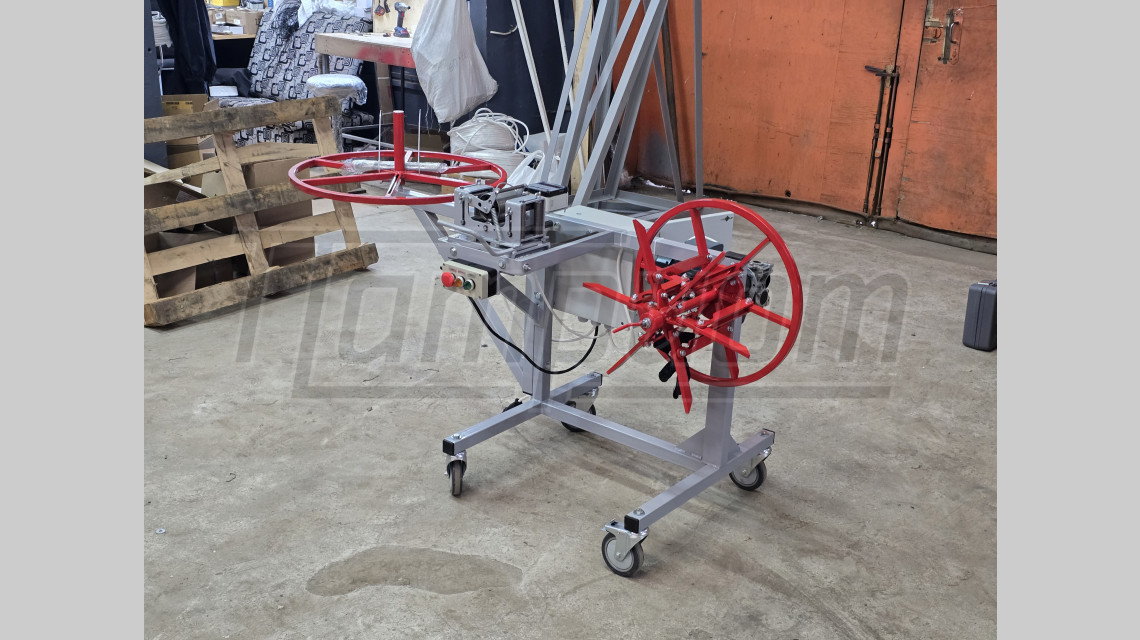

Станок МНК 0,5-50ПМ Патриот - приводной мобильный бухтовщик малого класса.

Устройство перемотки кабеля МНК 0,5-50ПМ позволяет производить мерные отмотки кабельно-проводниковой продукции (кабеля, провода), троса, стального каната и прочих длинномерных материалов в бухты диаметром до 500 мм и массой до 50 кг.

Благодаря наличию колёсных опор с тормозными механизмами, станок легко перемещать по территории склада или к месту проведения отмотки.

Ручной раскладчик кабеля обеспечивает возможность равномерной раскладки материала по ширине технологического барабана, позволяя формировать бухты (мотки) с хорошей плотностью намотки и отличным товарным видом.

В стандартном исполнении станок МПК 0,5-50ПМ комплектуется измерителем длины МИД 40 Патриот и позволяет производить мерную отмотку и перемотку материала диаметром 1-40 мм. По желанию заказчика измеритель длины МИД 40 Патриот может быть заменен на измерители МИД 20 Патриот или МИД 70М Патриот.

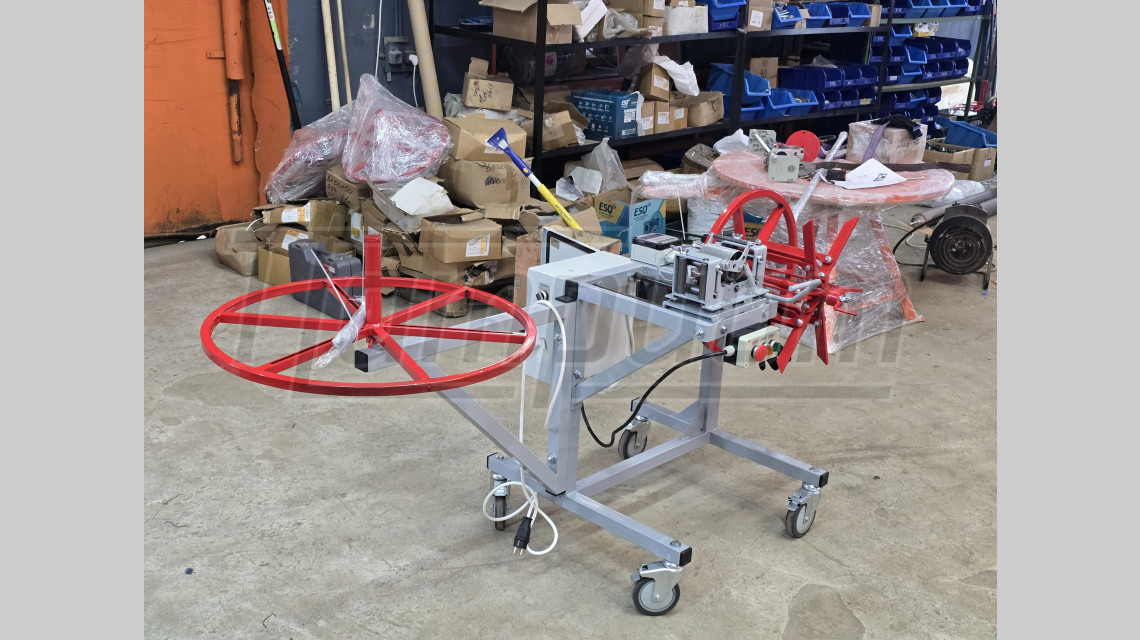

Станок МНК 0,5-50ПМ Патриот состоит из следующих основных узлов: сварная рама на колёсных опорах, складной технологический барабан, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, ручной раскладочный механизм и измеритель длины МИД 40 Патриот.

Порядок проведения отмотки с помощью устройства перемотки кабеля МНК 0,5-50ПМ Патриот: отматываемы материал пропускается через механическую часть измерителя длины МИД 40 Патриот, установленную на каретке ручного раскладчика и фиксируется на складном технологическом барабане, с помощью кнопок, расположенных на пульте управления, запускается привод станка и выставляется скорость отмотки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие материала происходит путём складывания технологического барабана.

Комплект поставки станка МНК 0,5-50ПМ Патриот:

- сварная рама - 1 шт.,

- складной технологический барабан - 1 шт.,

- электропривод (мотор-редуктор, щит управления с преобразователем частоты, пульт управления) - 1 шт.,

- измеритель длины МИД 40 Патриот - 1 шт.,

- ручной раскладочный механизм - 1 шт.,

- поворотная роликовая опора с тормозным механизмом - 4 шт.,

- Паспорт - 1 шт.

Возможные дополнительные опции к отмотчику МНК 0,5-50ПМ Патриот:

- ось для отмотки кабеля на катушки (барабаны),

- автоматический несинхронный раскладчик кабеля,

- автоматический синхронный раскладчик кабеля, позволяющий производить намотку материала виток-к-витку,

- замена измерителя длины МИД 40 Патриот на МИД 20 Патриот или МИД 70М Патриот,

- подающий технологический барабан на кронштейне для отмотки из бухт.

Всё оборудование производства Опытного завода "Патриот" красится полимерной порошковой краской, обеспечивающей отличный товарный вид и долгую защиту изделий от коррозии.

На всю продукцию, производимую компанией "Опытный завод "Патриот" предоставляется заводская гарантия сроком на 12 месяцев.
